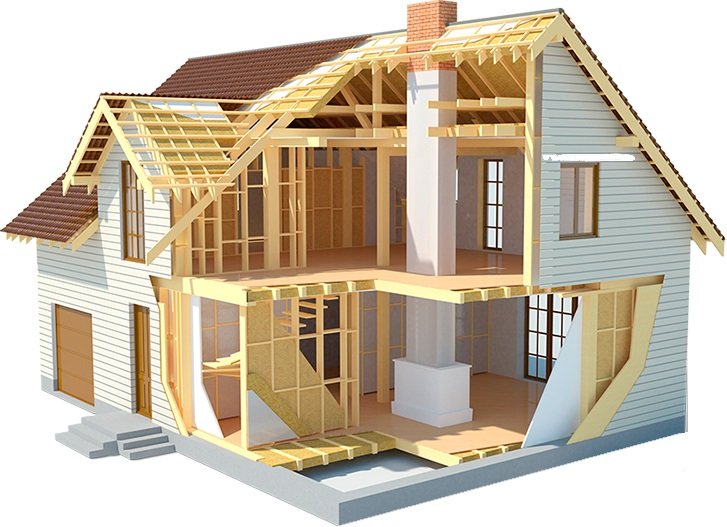

Каркасный дом своими руками: пошаговая инструкция

Технология сооружения быстро возводимых зданий пользуется большой популярностью. Эта тема постоянно обсуждается на строительных форумах и вызывает много споров. Плюсы и минусы каркасных домов помогут сформировать общее представление о методе, ознакомиться с этапами возведения объектов.

Исходя из опыта европейских стран, не возникает сомнений, что скоро каркасно-щитовые дома станут лидерами в малоэтажном строительстве. По сравнению с традиционными системами строительства у технологии имеются свои преимущества, главное их которых – экономичность. Финансовый аспект – один из стимулирующих факторов для обзаведения собственным жильем. Стоимость 1 кв. м меньше в полтора раза пенобетонных блоков, в 2,4 кирпичных стен, в 1,4 раза бруса.

Каркасно-щитовой конструктор собирается усилиями 4 человек за 1,5 месяца. По этому принципу допустимо возвести объект любой сложности до 3 этажей. К тому же, строительство каркасного дома своими руками позволит сэкономить на фундаменте, технике, бригаде рабочих.

К недостаткам причисляют:

  1. Впитывание влаги.
  2. Риск возгорания.
  3. Плохое вентилирование.
  4. Чувствительность к вибрации.
  5. Недолговечность.

Сложилось ошибочное мнение, что только кирпичные, панельные или деревянные стены хорошо держат тепло. Однако по действующим нормам теплозащиты, современные постройки в некоторых регионах не отвечают стандартным требованиям. Канадские дома со стенами 150 мм по коэффициенту теплозащиты равноценны двойной блочной кладке и вполне пригодны для жилья. В холода при отключении отопления в комнатах долго держится нормальная температура.

Временное или постоянное проживание определяет толщина каркасного дома. Если жилье планируется для сезонного пребывания, отпадает необходимость в закупке дорого утеплителя. Соответственно, толщина стен будет несколько меньше. Для комфортного микроклимата достаточно подложки в 10-15 см. Если речь идет о постоянном жилье, материал укладывают толстым слоем — больше 15 см. В конечном итоге стена получается 20 см без учета наружной и внутренней обшивок.

Как правильно рассчитать значения

Для этой цели есть специальная таблица с показателями для каждого региона. В формулу вставляют:

  • параметры толщины утеплителя;
  • коэффициент теплопроводности материала;
  • вычисляют параметр.

Вы можете провести расчеты самостоятельно, воспользовавшись нашими строительными калькуляторами здесь.

При заказе домокомплекта на заводе расчеты выполняют на месте, и предлагают заказчику плиты с повышенным запасом прочности. Многие считают, что если они толстые, утеплитель укладывать не нужно. Это заблуждение – без качественной подложки расходы на отопительный ресурс возрастают в разы. Стены каркасной постройки должны напоминать слоеный пирог. Благодаря воздушной подушке между ними, даже в морозы в доме сохраняется тепло.

Каркасный дом своими руками строят по финской или канадской технологиям. Алгоритм процессов одинаков, и состоит из нескольких этапов:

  1. Покупки материалов.
  2. Заливки основания.
  3. Нижней обвязки фундамента.
  4. Возведения стен, крыши.
  5. Установки окон и дверей.
  6. Обшивки стен и утепления.
  7. Внутренней отделки.

Чтобы избежать потерь тепла и обеспечить хорошую вентиляцию, при строительстве объекта важно придерживаться адаптированной технологии.

Как построить каркасный дом: заливка фундамента

Быстровозводимая конструкция легкая, поэтому сооружать мощное основание нет смысла. В зависимости от типа грунта и этажности строения выбирают между:

При выборе вида фундамента рассчитывают общую нагрузку. Погонный метр высотой 3 м весит около 1,7 т. Если предполагается одноэтажное строение, периметр умножают на 1,7. При расчете 2-этажного здания площадь умножают на 2 затем на вес 1 п.м.

Один из популярных вариантов – свайно-винтовой. Он подходит для возведения основания на заболоченных участках, в местах со сложным рельефом, кроме скалистого грунта. Для одной семьи из 3-4 человек подойдет столбчатый. С помощью бура выполняют отверстия глубиной 80 см и шириной 20 см, куда вставляют асбоцементные трубы на дистанции 90 см. Свободное пространство заполняют присыпкой из песка и щебня, после утрамбовки заливают цементным раствором. По такому принципу закапывают 130-150 столбов.

Монолитное основание

Ленточный фундамент для каркасного дома стал классикой. Он представляет собой бетонную полосу, образующую замкнутый контур. По сравнению со столбчатым имеет большую поверхность, поэтому обеспечивает хорошую несущую способность. Пошаговое описание возведения мелко заглубленного основания позволит с работой справиться самостоятельно. Для этого понадобятся:

  • арматурные стержни;
  • песок, щебень разных фракций;
  • стальная проволока;
  • цемент;
  • гидроизоляция;
  • инструменты: пила, лопата, строительный миксер.

После расчетов размечают место, используя колышки и веревку. Чтобы лента была ровной, второй ряд бечевки натягивают шире на 10 см толщины стены. Для измерения углов используют лазерный уровень или контролируют ровность через сравнение диагоналей.

Для не заглубленного основания глубоких рвов рыть не нужно. В отличие от фундамента, когда ямы выкапывают ниже уровня промерзания, достаточно снять плодородный слой и заглубить траншеи на полметра. В этом случае лента будет опираться на грунт. Хотя почва подвергается морозному пучению, несущая способность от этого не страдает. Особенно, если дом строится на песке или гравелистой почве.


На дно выстилают геотекстиль, сверху слоями насыпают песчаную подушку. Каждый пласт проливают водой и утрамбовывают. На глинистой почве высота подложки достигает 50 см, на песчаном грунте — в 2 раза меньше. Следом укладывают гидроизоляцию из битумно-полимерных материалов.

Строительство опалубки и заливка раствора

На этом этапе из шифера, досок или фанеры по периметру монтируют опалубку для бетона. С внутренней стороны уровнем вымеряют высоту заливки раствора, отмечают маркером на досках. Вдоль опалубки сооружают арматурный каркас. Металлические стержни диаметром 10-16 мм с ребристой поверхностью обеспечат прочную адгезию с бетоном, в перспективе предотвратят разрушение фундамента. Если высота опалубки больше 30 см, прутья укладывают в несколько рядов.

Предпоследний шаг в возведении монолита – равномерное распределение бетона. После заливки первого слоя с целью предотвращения вакуумных пустот его пробивают. Второй слой добавляют до схватывания первого. Последний выравнивают согласно разметкам, засыпают сухим цементом через сито.

Незащищенный мелко заглубленный фундамент зимой проводит холод от промерзающего грунта. Чтобы сохранить тепло в доме, с наружной части выкладывают пенополистирол. В регионах с суровым климатом используют другую схему. Изоляционный слой в придачу укладывают по горизонтали внизу основания.

Если температура держится в +20°C, через неделю строительство продолжают. За это время бетон затвердеет на 50%. Если столбик не поднимается выше +17°С, выжидают дней 12. До окончательного высыхания монолита понадобится не менее 28 дней.

Каркасный дом своими руками: пошаговая инструкция

Чтобы пол не впитывал влагу из бетона, сверху фундамента прокладывают 2 защитных слоя из битумной мастики. Другие варианты – рубероид или гидроизол. Многие по периметру распределяют жидкую гидроизоляцию, на нее приклеивают рулонный материал.

Нижняя обвязка фундамента

Обвязкой называют укладку досок и соединение их с бетонным основанием. Только после монтирования лежней – сухих хвойных брусьев сечением 150 х 150 мм, обработанных антипиренным составом и специальными пропитками, приступают к строительству стен. Для экономии многие выбирают две толстые доски, скрепляют их гвоздями шагом 20 см.

Процесс начинают с углов здания. Края выравнивают по контуру. Сверху кладут следующую доску с перекрытием стыка первого ряда, чтобы получился замок. Это выглядит так:

Для соединения с фундаментом используют шпильки. Сначала сверлят отверстия глубиной 100 мм, в которые забивают крепежные элементы. Варианты фиксации:

  • анкерные соединения, заранее вмонтированные в бетон;
  • клиньевые болты;
  • заколачивание гвоздей в замурованные деревянные пробки.

На финишном этапе стыки закрывают джутовой лентой. Между собой доски скрепляют уголками или скобами. К лежню на ребро ставят доску обвязки с таким же сечением и приколачивают длинными гвоздями с шагом 40 см. В конце еще раз проверяют углы и диагонали, перекосы с брусьев устраняют электрорубанком.

Как сделать обвязку и лаги

Следующими монтируют поперечные лаги. Доски с сечением 150 х 50 мм, перевернутые на бока, с шагом 40 см косыми гвоздями 9 см приколачивают к торцу и нижнему брусу слева и справа. Если они длинные, но уложен поперечный брус, сверху набивают перемычки длиной по 45 см.

Настил пола

После монтажа обрешетки между ячейками настилают гидроизоляционную пленку, на нее — утеплитель. Бюджетный вариант — пенополистирол от 15 кг/м3 толщиной 150 мм. Утеплитель режут ножовкой, укладывают в 2 слоя. Материал распределяют так, чтобы кромки полотен второго ряда не совпадали с первыми, иначе листы сдвинутся. Для фиксации пенопласта внизу решетки по периметру набивают черенковый брус 50 х 50 мм. Швы задувают монтажной пеной.

Материал накрывают пароизоляционной мембраной, затем сооружают настил. Для чернового пола выбирают фанеру, шпунтованные доски или дешевые плиты OSB-3. Полотна застилают поперек решетки. Для надежности листы кладут в шахматном порядке или перпендикулярно лагам.

Настил крепят к лагам саморезами 50 мм или ершенными гвоздями. Сначала на тыльную сторону листов наносят клей, затем приколачивают через каждые 15 см по краю и с шагом 30 см посередине. Между сегментами со всех сторон оставляют зазор в 3 мм.

Теперь для возведения стен нужен каркас: деревянный или стальной. Популярное решение – дубовый брус, лиственница или другая древесина с плотной структурой. Такие конструкции дешевле металлических аналогов на треть. До начала монтажа их строгают, обрабатывают пропитками от возгорания, загнивания, вредителей.

Монтаж вертикальных стоек

Как построить каркасный дом, чтобы в нем долго прожить без ремонта? Соблюдать последовательность этапов и учитывать все строительные нюансы. В первую очередь это касается крепления деталей. При возведении остова сначала устанавливают угловые стойки. Если для соединения выбраны нагели, отступают от краев до 10 см, в торце выполняют отверстия больше длины нагеля на 1 см, вертикально крепят брус.

Теперь выбирают способ крепления промежуточных продольных стоек. Первый – фиксация к обвязке с частичной или полной врубкой, или соединение оцинкованными уголками. Второй способ проще и надежнее, хотя увеличивает стоимость проекта.

Принцип установки верхних брусьев аналогичен монтажу нижней обвязки. Горизонтальные конструкции стыкуются в углах с вертикальными стойками, соединяются 2 гвоздями и уголками.

Как возвести стены

Как сделать каркасный дом: сначала собрать пролеты на земле, затем поднять наверх или собирать на месте? Обычно их уже готовыми крепят к нижнему основанию. Первый пролет прибивают к полу и поддерживают укосинами, второй соединяют со стойкой первого и так по периметру.

Независимо от принципа соединения стоек, их укрепляют временными укосинами. Это усиливает нижнюю обвязку до момента установки постоянных опор, придающих каркасу жесткости и устойчивости к ветровым нагрузкам. После монтажа всех конструкций:

  • костяк вымеряют отвесом и уровнем;
  • временные подпорки убирают;
  • к каждой опоре привинчивают по 2 планки сверху и снизу.

Окна, двери

Дверные и оконные проемы устанавливают в местах согласно проекту. Сначала по сторонам ниш закрепляются стойки, затем перемычки вверху и внизу. Внутренние перегородки монтируют также как и каркас, обвязывают досками для жёсткости.

Потолок

Процесс состоит из нескольких этапов:

  1. В брусе вырубают пазы для балок.
  2. В проемы вставляют поперечные конструкции, прибивают гвоздями, прикручивают стальные уголки.
  3. Внутри по перегородкам устанавливают опоры, соединяют с верхними и нижними брусьями.
  4. Настилают потолочный щит из шпунтованных досок.
  5. Укладывают пароизоляционный слой, сверху утеплитель и гидроизоляционную мембрану.
  6. Сооружают черновой пол.

Крыша

Для устройства выбирают: мансардную, многощипцовую, односкатную или многоскатную крышу с уклоном от 10°. Для расчета стропил и шаговой обрешетки используют строительные таблицы или наши строительные онлайн калькуляторы.

  1. Стропилы собирают внизу из бруса. Для этого 2 доски сращивают между собой вверху под углом, затем поднимают на место.
  2. Сначала стропильные пары устанавливают на фронтонах со свесом 400-500 мм.
  3. Наклон ската регулируют, конструкции монтируют к верхней обвязке.
  4. Остальные части системы устанавливают с шагом 700 мм.
  5. Затем их интегрируют коньковым бруском, служащим опорой для верхних стропил, крепят в пол лапы.
  6. Строят сплошную или редкую обрешетку с сечением 25 х 30 см, фиксируют на стропилах боковыми контрейками. Шаг брусьев такой же, как у стропил.

К внутренней стороне стропильных ног степлером пристегивают пароизоляционную мембрану. Стыки герметизируют скотчем, пространство между брусьями заполняют теплоизоляционными плитами, затем диффузной пленкой. На финишном этапе настилают кровлю. Алгоритм процесса наглядно представлен на картинке.

Утепление стен

Выбирают защитный материал с толщиной 50 мм: пенополистирол, минеральную вату или пенопласт.

  1. Закладывают маты между вертикальными стойками остова. При двойном настиле стыки полотен не должны совпадать. Для защиты от влаги с наружной стороны настилают гидроизоляцию.
  2. Затем набивают обрешетку из тонких реек, соответствующих толщине утеплителя. Это обеспечит движение воздуха.
  3. Со стороны комнат растягивают пароизоляцию, фиксируют степлером. Стены облицовывают толстой фанерой, гипсоволоконными листами или вагонкой. Основание для отделки гипсокартоном готово.
  4. Снаружи стены обшивают отделочным материалом: блок-хаусом, сайдингом, евровагонкой.

Осталось облагородить дом внутри и отпраздновать новоселье. Нюансов в строительстве сборных каркасно-щитовых домов – великое множество. Опыт и знания придут в процессе.
