Піч з цегли своїми руками

Як зробити піч з цегли своїми руками – введення в тему печей для будинку, а також детальна інструкція з кресленнями і покроковим описом, корисні поради.

Види печей для будинку

Класифікація за цільовим використанням

  1. Опалювальні. Такі печі використовують тільки для опалення приміщення в якості єдиного або ж додаткового нагрівача. Опалювальні печі здійснюють циркуляцію і прогрів повітря.
  2. Опалювально-варильні. Такі печі можна використовувати і для прогріву приміщення, і для приготування їжі замість плити.

Види печей для будинку

Класифікація в залежності від конструкції

Прямоточні.

Принцип роботи таких печей полягає в наступному: повітря переміщається в піддавали, йде вгору і, минаючи колосник, виходить через трубу.

Прямоточна піч
Мінуси прямоточних печей:

  • Низький ККД, з огляду на те, що разом з холодним повітрям з печі йде і теплий, який ще можна було б використовувати для нагріву приміщення.

Плюси:

  • За рахунок того, що такі печі роблять із цегли, яка добре тримає тепло, приміщення прогрівається рівномірно і затримує тепло.

Канальні.

Такий вид печей – вдосконалені прямоточні. Тобто, за рахунок безлічі каналів, тепле повітря не відразу йде в трубу, а, слідуючи за ними, прогріває приміщення. При встановленні канальних печей слід враховувати лінійну залежність коефіцієнта корисної дії від довжини і числа каналів.

Канальна піч

Ковпакові.

Такі печі служать для затримання тепла в приміщенні. Тепле повітря, відповідно до законів фізики, прагне вгору, де його утримує ковпак. Остигаючи, повітряні потоки тяжчають і опускаються вниз. І, так як холодне повітря більше не потрібне, воно виходить через подвертку.

Колпакова піч

Плюси колпакових печей:

  • Забезпечують рівномірне прогрівання приміщення за рахунок своєї конструкції.
  • Сажу з легкістю можна прибрати, так як вона накопичується в одному місці – під ковпаком.

Класифікація в залежності від матеріалу

Цегляні

Плюси:

  • Автономність. Тобто, один раз «заправивши» піч, можна не турбуватися про неї ще довго.
  • Утримання тепла. Цегляні споруди погано проводять тепло, тому воно довго залишається в них.

Мінуси:

  • Довго розігріваються.

Чавунні

Плюси:

  • Легко встановлюються, не вимагають наявність фундаменту.
  • Пожежобезпечні.
  • Компактні.
  • Швидко нагріваються.
  • Величезний вибір печей за зовнішніми даними.
  • Не потрібно додатково облицьовувати.
  • Є автоматичні чавунні печі, які самостійно регулюють температуру.
  • Високий ККД.
  • Продуктивність менше залежить від кількості палива.
  • Невисока ціна.

Мінуси:

  • Досить швидко охолоджуються і вимагають додаткового розігріву.

Підготовчі роботи, необхідні матеріали та інструменти для роботи

  • Фундамент. Якщо піч розраховується велика (більше 500 цеглин), то потрібно побудувати до неї додатковий фундамент. Якщо піч буде маленька, то це не обов’язково.
  • Теплоізоляція обов’язкова для всіх видів печей: і для великих, і для маленьких.
  • Димохід. Ні в якому разі димар не повинен примикати до балок на стелі. Також відстань між ним і всіма балками повинна бути приблизно однаковою.
  • Труба. Виступ труби обов’язково повинен бути вище даху на півметра, але не більше ніж півтора.
  • Розташування печі. Місце слід вибирати відповідно до даних о трубі і димарі, тобто враховувати, що буде перебувати над пічкою.

Якщо ці пункти враховані, то є ще кілька порад:

  • Краще розташувати піч так, щоб вона опалювала якомога більше приміщень. Наприклад, якщо в будинку є кілька сусідніх кімнат, піч краще розташувати не в одній з них, а між, щоб вона опалювала все.
  • Якщо ж обігрівати потрібно одну кімнату, то розташувати піч краще ближче до стіни, але не впритул.

Інструменти і матеріали

Матеріали:

  • Глина (для виготовлення розчину для кладки).
  • Пісок.
  • Цегла. Червона вогнетривка. Шамотна.
  • Труба.
  • Гравій.
  • Дерево.
  • Цемент.
  • Руберойд.
  • Решітка колосника.
  • Вуголкова сталь.
  • Покрівельна сталь.
  • Дріт.
  • Цвяхи.
  • Парова засувка.
  • Духова шафа.
  • Дверцята.
  • Чавунна плитка.

Інструменти:

  • Пічний молоток.
  • Лінійка.
  • Кельма.
  • Кірка.
  • Косинець.
  • Прямовис.
  • Рівень.

Конструкція і креслення.

Існують основні типи конструкцій:

Російська піч.

Плюси:

  • ККД може досягати 80 відсотків.
  • Дуже довго тримає тепло, в деяких випадках – дві доби.
  • Топка з усіх боків оточує вогонь і знижує рівень пожежонебезпеки конструкції.

Мінуси:

  • Великий розмір.
  • Багато важить.
  • Довгий прогрів.
  • Після перерви обов’язкове добова протопка.
  • Має найбільш складну конструкцію з усіх можливих видів печей.

Російська піч підійде в якості постійного джерела тепла, повністю замінить і навіть перевершить плиту, може служити навіть як ліжко, але у такій печі величезні габарити, і її установка повинна бути виправдана.

Російська піч

Піч – «голландка».

Відноситься до канального типу.

Плюси:

  • Проста кладка.
  • Займає відносно мало місця, так як має витягнуту форму.
  • Швидко нагрівається.
  • Відносно мало важить.
  • Допускає приготування їжі.
  • Не потрібно регулярно протоплювати для підтримки працездатності.

Мінуси:

  • Швидко остигає.
  • Низький ККД.

Виходить, що піч – «голландка» не підійде в якості основного джерела тепла і не зможе нагріти велике приміщення. Зате така піч зручна для маленьких кімнат і нерегулярного використання.

Піч голландка

Звичайна прямокутна.

Плюси:

  • Не займає багато місця.
  • Проста конструкція.
  • Низькі ціни на матеріал і паливо.

Мінуси:

  • Середній ККД.
  • Не дуже довго тримає тепло.

Звичайна прямокутна піч – середній варіант, який підійде для стандартного прогріву не дуже великого приміщення.

Піч – «шведка».

Відноситься до опалювально-варильного типу.

Плюси:

  • Допускає приготування їжі.
  • Високий ККД.
  • Швидкий розігрів.
  • «Заощаджує» паливо.
  • Відносно невеликих розмірів.
  • Існують сучасні варіанти з духовкою, поверхнею, місцем для просушування одягу.

Мінуси:

  • Потрібно розгінна протопка.
  • Має складну кладку для новачка.

Піч- «шведка» підійде в якості основного джерела тепла в приміщенні, може повністю замінити плиту і має безліч варіантів конструкцій, але її складно збирати.

Піч шведка

Піч з каміном.

Плюси:

  • Дуже низька пожежонебезпека.
  • Естетична.
  • Високий ККД.
  • Рівномірно прогрівають приміщення.

Піч з каміном підійде, як для прикраси будинку, так і для цільового використання в якості обігрівача.

Піч з каміном

Креслення

Для того щоб скласти креслення, необхідно знати, що повинно обов’язково входити до складу печі.

  • Фундамент.
  • Корпус.
  • Димова труба.

Піч складається з наступних рівнів:

  1. Фундамент
  2. Бутова кладка.
  3. Глибина закладки.
  4. Гідроізоляція.
  5. Масив печі.

Склад масиву:

  • Припічок.
  • Підприпічок.
  • Підпічок.
  • Душник.
  • Перекришка.
  • Засувка.
  • Полудверка.

Склад труби:

  • Перекриття.
  • “Разделка”.
  • Утеплювач.
  • “Видра”.
  • Оголовок.
  • Металевий ковпак.
  • Стояк труби.
  • Металевий лист.
  • Шийка труби.

Порядовки – детальна схема кладки печі з цегли.

Розглянемо, як потрібно здійснювати кладку цегли на прикладі російської печі.

Ряд номер..

1. Розрахований на гідроізоляцію фундаменту. Класти скошені цеглини і ¾. Під час кладки використовувати цементно-піщаний розчин.
2. Другий ряд представляє собою основи для стінок зони опечья.
3. Третій ряд – стінки опечья (3/4 цегли).
4. Четвертий ряд – опора підпечка.
5. П’ятий ряд розташовується по кутах з метою створення опори арки. Також використовувати цей ряд для викладання підпечка.
6. Шостий ряд викладається за шаблоном з дерева, який буде тимчасовим склепінням опечья.
7. Ряд для зводу починають класти від країв до середини. Центральна цегла вбивається киянкою для забезпечення міцності. Також цеглини потрібно класти якомога ближче одну до одної, а в отвори між ними класти цегляні осколки.
8. Стіни оплечья складаються з цегли цього ряду.
9. Стіни печі та стіни холодної грубки викладаються в цьому ряду.
10. Заключний ряд для опечья. Між цеглою зазори засипати піском, заради ізоляції.
11. Зміцнення перекриття опечья з додаванням скошеної цегли.
12. Починається використання глиняно-піщаного цементу. Кладка шетска. Цегла повинна лягати рівно, але потім все одно обов’язково потрібно її відшліфувати.
13. Цегли цього ряду стануть припічком і варильною камерою. Додаткова установка дуги гирла.
14. Стінки шестка і горнила.
15. Стінки шестка і горнила.
16. Стінки шестка і горнила.
17. Скласти опори для зводу варильної камери.
18. Складається з вогнетривкої цегли склепінням.
19. Стінки шестка.
20. Стіни шестка. Заповнити щілини піском.
21. Кладка горнила, початок самоварника.
22. Кінець перекришкі. Установка душніка.
23. Канали самоварника і перетрубья.
24. Ті ж канали.
25. Додатковий канал для в’юшки.
26. Ті ж канали.
27. Установка полудверки.
28. Перев’язка швів і ті ж канали.
29. Перев’язка швів і ті ж канали.
30. Перев’язка швів і ті ж канали.
31. З’єднання труби і душніка.
32. Установка засувки.
33. Кладка труби.

33+ кладка труби.

Порядовка російської печі

Як скласти піч своїми руками: опис процесу.

  1. Закласти фундамент.
  2. Покласти перший ряд (по шнуру).
  3. Наступні ряди класти за допомогою рівня.
  4. Здійснювати контроль за кутами за допомогою обвісів.
  5. З 1 по 11 ряди використовувати цементно-піщаний розчин, далі – глиняно-піщаний.
  6. Вивід труби здійснюється в кінці всіх робіт.

Піч своїми руками з цегли відео:

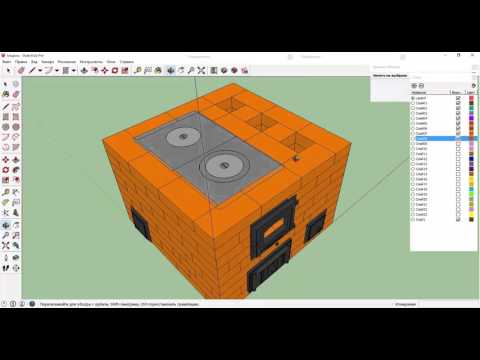

Порядовка отопительно варочной печи подробный разбор

Корисні поради.

  • Ретельно дотримуйтесь інструкції під час укладання.
  • Вибирайте креслення, яке вам під силу.
  • Розташовуйте піч не впритул до стін, але і не в центрі кімнати (якщо, звичайно, вона не традиційна російська).
  • При перевезенні вогнетривкої цегли будьте обережні, так як вона дуже крихка.
  • Бічні стінки печі найбільш теплі, тому розташуйте їх ближче до місць, які потрібно ретельно прогріти.
  • Не забувайте про автоматизовані печі, які будуть контролювати температуру.

Кладка будь якої печі, з розглянутих вище, не викличе труднощів при ретельному плануванні і завзятості. Успіхів!
