Як встановити кондиціонер спліт самостійно

У перекладі з англійської слово split означає «тріщина», але існують і інші, менш поширені варіанти перекладу, а саме «поділ». У цій статті описаний монтаж кондиціонера своїми руками, а конкретно спліт системи, яка складається з розділених блоків. Так як сама установка системи кондиціонування досить дорогий захід, то буде корисно дізнатися, як можна провести монтаж самостійно.

Як працює кондиціонер?

Монтаж системи кондиціонування повітря – нелегка справа. Для того, щоб все правильно підключити, необхідно знати як це все функціонує:
– Крізь фільєру (сопло у вигляді вузького отвору) в камеру випарника під тиском заливається швидко закипаюча рідина, що застосовується для охолодження повітря – це холодоагент. У камері рідина розширюється, закипає, випаровується і тим самим споживає велику кількість теплого повітря.
– На нагрівачі випарника в процесі роботи осідає водяний конденсат. Він стікає в спеціальний резервуар, з якого по дренажній трубці виходить назовні (на вулицю).
– Компресор, як вакуумний насос, постійно викачує пари холодоагенту з камери випарника. Від високого тиску температура хладагента підвищується до такої міри, що він переходить в надкритичний стан схожий на дуже щільний туман.
– Потім холодоагент переходить в камеру конденсації, в якій є нагрівач, що обдувається вентилятором. Під холодним повітрям температура холодоагенту знову змінюється критично, на цей раз він охолоджується і перетворюється в рідину.
– Рідкий холодоагент через сопло знову надходить у випарник і цикл постійно повторюється.

Що допомагає і що заважає роботі кондиціонера

Для того, щоб split система справно функціонувала і при цьому економила електроенергію при установці важливо виконати наступні умови:
– Не допускати проникнення теплого повітря всередину обладнання – при зіткненні холодної та гарячої зон сильно збільшується споживання електрики. У цій ситуації компресор змушений переганяти тепло всередині системи, а це додаткові витрати.
– Держати систему в чистоті – вакуумний насос настільки високоточний і чуйний пристрій, що пил і невелике сміття можуть зламати його.
– Дотримуватися герметичності системи – через її розгерметизацію швидко скипаюча рідина може просто випаруватися. Це може статися навіть через дрібний отвір.
– Зовнішній блок необхідно розташовувати нижче, ніж внутрішній – це створить термосифонний ефект (тепла рідина піднімається), що робить роботу компресора легше. Якщо цього не зробити, то буде неминуча надмірна витрата електрики, так як рідина буде підніматися, долаючи зворотний термосифонний ефект.
– Зовнішній блок необхідно розташовувати в прохолодному місці, в тіні – додаткове нагрівання ззовні збільшує витрату електроенергії на охолодження системи.
– Не можна допускати, щоб дренажна трубка вигиналася вгору, так як подібні звивини моментально заселяються мікробами і цвіллю, і в результаті стають джерелом зарази.

Що собою являє повітряний спліт

Спліт-система від побутового, звичайного кондиціонера відрізняється тим, що складається з розділених блоків. Один з них є зовнішнім, в ньому працює компресор, а також збирається конденсат. Другий блок є внутрішнім, в якому відбувається випаровування терморегулюючої рідини. Багато сучасних спліт систем не тільки охолоджують повітря в приміщенні, але і нагрівають його до необхідної температури. При нагріванні повітря цикл працює навпаки, і холодоагент конденсується у внутрішньому, випаровування ж відбувається в зовнішньому блоці. З цієї причини, в основному, блоки просто називають зовнішнім і внутрішнім.
Буває і так, що з одним зовнішнім блоком працює декілька внутрішніх. При цьому вони можуть працювати окремо, і охолоджувати, і обігрівати повітря. Але це трапляється тільки в дорогих моделях спліт-систем. Такі системи кондиціонування повітря хоч і коштують дорого, в процесі роботи виявляються економнішими своїх дешевших побратимів. Це відбувається тому, що в такій ситуації теплообмін усередині кімнати не заважає, а допомагає кондиціонеру в роботі.

Коли встановлюють кондиціонер

Установку спліт системи в будинку буде краще проводити в період ремонту. Має бути велика робота по заміні та монтажу електропроводки. Добре, що до початку установки оздоблення стін ще не завершене. В іншому випадку будуть витрати, пов’язані з повторною внутрішньою чистовою обробкою.

Необхідні інструменти

Щоб установка спліт системи пройшла без затримок, а через кілька днів обладнання не вийшло з ладу, необхідно використовувати при роботі якісні інструменти. Для установки знадобляться:
– Перфоратор з комплектом доліт – належить виконати отвори в стіні діаметром до 10 сантиметрів.
– Арматуроіскатель (в разі якщо стіна з армованого бетону) – якщо перфоратор потрапить в арматуру, то отвір доведеться пробивати заново.
– Труборіз – різати трубки потрібно тільки їм. Якщо різати трубки для холодоагенту простою ножівкою, то по краях обов’язково залишаться частинки металевої стружки, яка призведе до несправності компресора.
– Набір для розвальцьовування трубок – якщо намагатися загинати краї трубки підручними інструментами, то не вийде досягти повної симетричності.
– Шабровка – інструмент, який застосовується для зачистки кінців трубок. Напилок для цих цілей не годяться через небезпеку потрапляння дрібних частинок всередину компресора.
– Ручний насос (велосипедний) – він стане в нагоді для перевірки системи на герметичність.
– Вакуумний насос – застосовується для створення вакууму системи перед її заповненням. Багато фахівців радять просто зробити промивання холодоагентом, але він не прибирає залишки вологи, і в результаті може пошкодитися компресор, аналогічно ситуації з металевою стружкою.
– Індикатор фази і тестер – ці прилади будуть корисні при заміні електропроводки.
– Манометр.
– Трубопровід.

Вибір необхідних трубок

З метою безпеки найкращим рішенням буде придбати цілу бухту мідної трубки. Це виправдано, оскільки в обрізаної трубці може залишитися дрібна стружка, яка в процесі роботи здатна вивести компресор з ладу. Крім того, необхідно простежити, щоб на краях трубки було заводське розвальцьовування, і на трубці були відсутні тріщини, заломи і інші дефекти. За допомогою довгого трубопроводу можна опустити зовнішній блок набагато нижче внутрішнього. В даному випадку перевитрата матеріалу швидко окупиться, так як ефект термосифона знизить витрати енергоспоживання обладнання.

Обрізка, очищення та надання форми трубкам

До початку установки кондиціонера необхідно зробити пробне розвальцьовування, шабровку і обрізку трубки. Для розвальцьовування застосовується спеціальний інструмент, перед роботою потрібно уважно оглянути і вивчити його пристрій, можливі дефекти при використанні, і знати, як виглядає кінцевий результат. При покупці цілої бухти найкраще придбати ще невеликий обрізок для пробних робіт, так як бухту для цих цілей різати не рекомендується. Обрізка трубки проводиться круговим рухом труборіза. Далі потрібно зробити шабровку, при якій трубка повинна перебувати кінцем вниз, щоб обрізки трубки не потрапили в просвіт і всередину.

Монтаж зовнішнього блоку

Самостійна установка кондиціонера в квартирі на поверхах вище другого, а саме зовнішнього блоку, вважається небезпечною для життя і недоцільною. На верхніх поверхах можна робити монтаж тільки при наявності балкона або лоджії. Зовнішній блок легко і зручно встановлюється на балконі на невеликих і неглибоких кронштейнах. Балкон взагалі зручне місце для установки кондиціонера, тому що на ньому присутні північна або східна сторони, які просто ідеально підходять для монтажу. Але і на півдні установка спліт системи не така страшна, так як дах або козирок захистять зовнішній блок від перегріву під палючим сонцем навіть в самий жаркий день. Саме в такий день робота кондиціонера дуже актуальна.

Перед установкою кронштейнів, необхідно на період монтажу зняти скло, а самі кронштейни вбити в нижню частину рами. Щоб не псувати обшивку лоджії, можна «коріння» кронштейнів загнути у вигляді букв «П» розташованих по горизонталі.

Установка спліт-системи

Професійний монтаж спліт-системи в будинку проходить в суворій послідовності:
– Вибір місця для внутрішнього блоку,
– Укладання та заміна проводки електромережі,
– Монтаж зовнішнього блоку,
– Виконання отворів в стіні під трубки,
– Прокладання трубопроводу,
– Електромонтаж з’єднань в блоках,
– Перевірка герметичності кондиціонера,
– Вакуумування системи,
– Заповнення системи,
– Підключення живлення,
– Тестовий запуск спліт системи,
– Ізоляція міжблочних джгутів,
– Капітальне закладення отворів,
– Приємне користування.

Нижче докладніше розглянуті деякі важливі стадії монтажу спліт-системи.

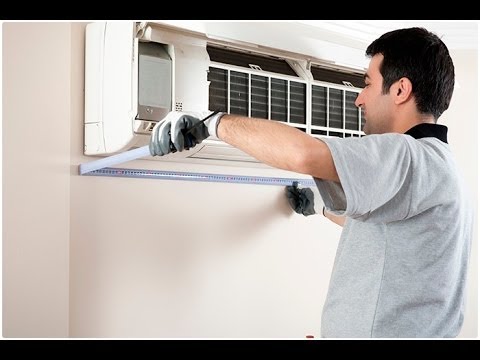

Вибір місця розташування внутрішніх блоків

Існує ряд місць, в яких внутрішній блок спліт системи встановлювати не можна:
– Над опалювальними приладами;
– Там, де не має доступу повітря – за шторами, перегородками, ширмами і іншими на перший погляд несуттєвими перешкодами;
– В кімнатах, де є обладнання, що викликає електро перешкоди: майстерні з електроінструментами, кухні з індукційними і мікрохвильовими печами, електричними духовими шафами. Якщо цим знехтувати, то від випромінювання вийде з ладу процесор блоку.

Увага! Кондиціонер на кухні не встановлюється. Охолодження повітря і приплив нового йде за рахунок власної загально будинкової вентиляції.

Особливості електропроводки

Потужність самого невеликого кондиціонера становить 1,5 кВт. З цієї причини для системи кондиціонування повітря просто необхідно прокласти окремий кабель з товщиною кабелю не менше 1,5 кв. мм. Крім цього важливо встановити автомат, який зможе відключити електрику в разі перенавантаження.
При з’єднанні проводів до силового щитка потрібно жовтий провід із зеленою смугою по всій довжині підключити до N (нульового проводу). За допомогою індикатора фази потрібно визначити фазу і нуль.

Як просвердлити отвори в стіні

Важливо правильно визначити положення арматури в стіні. У разі якщо відбулося попадання в арматуру, нічого вдіяти вже буде не можна. Доведеться свердлити новий отвір. Пошкодження арматури неприпустимо, так як це суперечить будівельним нормам. Крім описаної ситуації є ще один момент. Для цього етапу буде потрібна друга людина, яка буде попереджати народ, що проходить внизу про можливе падіння шматків бетону або цегли. Цього не можна ігнорувати, тому, як якщо випадковий уламок впаде на людину, то наслідки можуть бути дуже серйозні, аж до тюремного ув’язнення.
Отвір необхідно робити діаметром понад 80 мм. Зустрічаються поради про 50-60 мм, швидше за все не беруть до уваги теплоізоляцію.

Монтаж трубок

Для початку потрібно обрізати трубку необхідної довжини з запасом близько одного метра. Потім можна приступати до вигинання трубопроводу. Це робиться дуже акуратно, щоб не сталося зламу або зморшок. Вигин трубки повинен відповідати радіусу від 100 мм і не менше. У разі виникнення зморшок, вони будуть створювати непотрібний опір охолоджуючої рідини і в результаті збільшать витрати на електроенергію.
Наступним етапом йде теплоізоляція трубки. Для цього на неї надівається шланг з пінополіуретана (флекс). Інші утеплювачі немає сенсу застосовувати, так як вони недовговічні і через сезон прийдуть в непридатність.
Після цього на трубки необхідно надіти фланці різьбленням до кінців трубки і зробити розвальцьовування.
Далі по черзі підключаємо трубки до наявних штуцерів. На даному етапі необхідно бути уважним і простежити, щоб холодний штуцер внутрішнього блоку не підключити до гарячого штуцера зовнішнього блоку. Іноді холодний і гарячий штуцери мають різні діаметри.
Гайки на штуцерах необхідно надійно затягти, але не дуже туго, тому що контрольно затягувати гайки потрібно буде при герметизації.
Як дренаж можна використовувати частину армованої пластикової трубки. Він приєднується до стічного патрубку або різьбовій гайкою. Також допомогти може відрізок термоусаджуваної трубки. Вона легко нагрівається паяльником, трохи торкаючись трубки жалом.

Як правильно підключити кондиціонер до електромережі

Для підключення блоків знадобляться багатожильні, ізольовані проводи товщиною від 1,5 кв. мм. Ними з’єднуємо клеми блоків (внутрішнього і зовнішнього), найчастіше клеми однакові. Якщо найменування клем відрізняються, то необхідно детально вивчити інструкцію і отримати консультацію у фахівця. Всі дроти, по аналогії з трубками, пропускаються через пророблені раніше отвори в стіні.

Герметизація

Для проведення герметизації, використовується мильний розчин. Для цього необхідно придбати в аптеці дистильованої води і нагріти її до стану пара. Потім акуратно перемішуючи, потрібно розчинити в ній столову ложку нарубаного господарського мила.
Тут має працювати дві людини. Потрібно зняти випускний ніпель, а до його патрубка приєднати гумовий шланг від велосипедного насоса. Помічник обережно качає повітря, інший на всі з’єднання наносить пензлем мильний розчин. Потім затягує гайки до повного припинення появи бульбашок, і плюс на 1/8 обороту зверху. Мильний наліт зчищається вологою серветкою.

Процес вакуумного очищення

Наступним етапом йде процес вакуумування. Він необхідний щоб система очистилася від пилу і вологи, які видаляються разом з повітрям. Для цього ніпель прикручується на своє місце і до нього приєднується вакуумний насос. Його необхідно міцно затягнути. Потім протягом години необхідно качати повітря. В результаті вся залишкова волога випарується.

Заповнення системи

Прийшла черга холодоагенту, яким необхідно заповнити систему. Для цього балон з охолоджувальною рідиною приєднується до системи через перехідник з манометром. Заповнювати слід до досягнення тиску зазначеного в документації.

Важливо! Кондиціонери, які працюють на фреоні заборонено заповнювати холодоагентом і навпаки.

Тестове включення

При включенні автомата, спліт система самостійно повинна увійти в тестовий режим. Якщо цього не відбулося, то потрібно запустити тест з пульта дистанційного керування. Якщо і цього разу не виходить, це означає, що установка була проведена невірно і, щоб остаточно не вивести обладнання з ладу, потрібно викликати фахівця.

Завершальні штрихи

У разі якщо тестове включення пройшло успішно, то жалюзі встановлюються в правильне положення і починають погойдуватися. Джгут, розташований між блоками зверху потрібно обмотати алюмінієвою фольгою. Це послужить тепловим екраном, що заощадить до 3% електроенергії. Другим шаром джгут разом з дренажною трубкою обмотується вологостійкою ізоляційною стрічкою. Останнім штрихом є капітальне закладення отвору в стіні. Не потрібно робити цього піною. На цьому можна підвести вирішальний підсумок, що спліт система самостійно встановлена ​​і працює справно.
