Як провести проводку в квартирі своїми руками

Сучасні житлові приміщення відрізняються різноманітністю побутової електротехніки. Відповідно електромережа весь час знаходиться під великим навантаженням. Особливим випадком є проводка в старих будинках і будівлях, які не розраховані на велику кількість електроприладів. В такому випадку, з самого початку ремонту приміщення бажано оснастити його правильно зробленої проводкою, яка безпечно і комфортно прослужить довгі роки. Для того щоб правильно провести монтаж електричної проводки слід володіти певними знаннями і навичками, засвоїти основні правила безпеки.

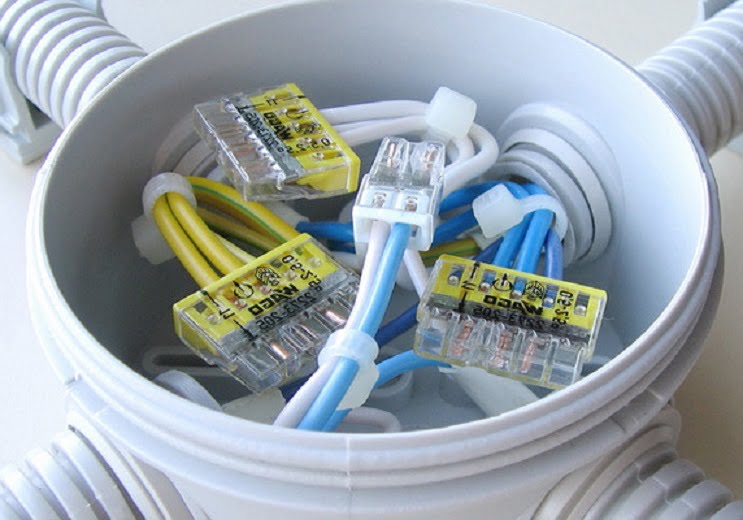

Як з’єднувати проводи

У цьому пункті мова піде про те, як правильно з’єднати дроти в проводці так, щоб вона працювала справно і максимально довго. Розповімо вам, як під’єднати проводку в розподіл. коробках. Якщо подивитися на установку з фронтальної сторони, то побачимо, що вся установка складається з: дрота, що приходить, дрота, визначеного для розетки, третього, який йде на саму розподіл. коробку. По-перше, потрібно обрізати кожен провід на 10-12 см. Далі зачищаємо кінці. Далі за допомогою спеціальних клем з’єднуємо кожні дроти за кольором: жовтий-жовтий-жовтий, білий-білий-білий і так далі. З’єднання вважається закінченим після приєднання останнього з проводів.

Як з'єднувати проводи

Мідний або алюмінієвий кабель вибрати

На сьогоднішній день досвідчені фахівці та інженери, в яких за спиною не один монтаж електропроводки, сміливо віддають перевагу кабелям з мідними жилами. Забороняється використання кабелів з алюмінієвими жилами в ході монтажу внутрішньої електропроводки.

Дроти ділять на 2 типу: одножильні і багатожильні. До багатожильних проводів і кабелях відносять ті, які мають у своїй оболонці більше двох, надійно ізольованих один від одного, жил. Самі жили, в свою чергу, діляться на одне дротові і багатодротові.

Відмінною рисою кабелів і проводів є види оболонки і їх назва. Основним завданням оболонки проводів і кабелів є ізоляція самих жил від впливу зовнішніх факторів: світла, вологи і так далі. Найчастіше до складу кабелю входить спеціальна броня, а сама оболонка дозволяє експлуатувати такі установки в місцях з несприятливими умовами навколишнього середовища. Варто відзначити, що проводи прокладають тільки так званим «прихованим способом». Якщо ж ви зважилися використовувати відкриту прокладку, поспішаємо вам нагадати, що в такому випадку дроти можна прокладати тільки в спеціальних коробах і трубах.

Найбільш поширеними кабелями для використання монтажу в домашніх умовах є ВВГнг, NYM, ПУНП.

  • Кабель ВВГ надійний, захищений з жилами мідного типу, полівінілхлоридною ізоляцією та оболонкою. Даний кабель використовують як в сухих, так і у вологих приміщеннях. Сам кабель не підвладний розтягуванню. Внутрішні жили кабелю надійно скручені і відрізняються яскравим забарвленням.
  • Кабель НУМ можна легко експлуатувати як при прихованому, так і при відкритому прокладанні. Також кабелі цього типу застосовуються на відкритому повітрі, але потрібно максимально обмежити потрапляння прямого сонячного світла. Важливо і те, що кабелі типу НУМ відрізняються зниженою горючістю та газодимовиділенням. Цей факт є ключовим в установці таких кабелів в житлових приміщеннях.
  • ПУНП – найбільш дешевий варіант з усіх представників кабельно-провідникової продукції. Жили пофарбовані в різні кольори, поверх них оболонка з ПВХ-пластикату. Основу кабелю складають два або три мідні однодротові жили.

Види дротів

Який перетин дроту вибрати

Вибираючи потрібний перетин дроту, не забувайте про те, що при експлуатації кабелю на максимумі його можливостей жили мають властивість нагріватися на кілька десятків градусів. На сьогоднішній день в інтернеті можна переглянути спеціальні таблиці, за допомогою яких можна визначити, який перетин дроту підходить вашому типу електропроводки. Спробуємо на прикладі нашої проводки пояснити вам, який тип перетину найбільш підходящий в нашому випадку. У нас є 30 метровий кабель з мідними жилами і перетином, рівним в 2,5 мм 2, потужність навантаження в нашому випадку дорівнює 3 кВт. В даному випадку, момент навантаження буде дорівнювати сумі помножених один на одного довжини кабелю і потужності навантаження, 30 * 3 = 90 відповідно, втрата складе 3%. У разі, якщо розрахункова кількість втрат перевищила 5%, необхідно використовувати кабель більшого перетину.

Який перетин дроту вибрати

Встановити електропроводку в своєму приміщенні самостійно досить просто. Наполегливо радимо вам дотримуватися основних правил безпеки, щоб максимально убезпечити себе. Пам’ятайте, що не варто купувати дешеві матеріали і використовувати стару техніку, це загрожує тим, що ваша проводка просто не буде нормально функціонувати, а також може принести чималий збиток.
