Як правильно укладати тротуарну плитку. Покрокова інструкція

У цій статті ми з вами дізнаємося як правильно укладати тротуарну плитку. Покрокова інструкція докладно опише процес.

Основним фактором довговічності і міцності укладання є влаштування основи під плитку. Вид основи, її товщина визначається величиною навантаження на неї. Існують 3 варіанти влаштування основи.

Основа під укладання тротуарної плитки.

1. Пішохідні стежки, відмостки, всілякі майданчики перед будинками. В цьому випадку забирається верхній шар грунту в місці укладання на глибину 10-15 сантиметрів. Точну глибину вимірюють в залежності від необхідного рівня плитки щодо рівня землі.

  • Першим шаром настилають геотекстиль (спеціальна тканина, яка запобігає розповзанню вище лежачих шарів і перешкоджає проростанню рослин).
  • Далі насипають дренажний піщаний шар товщиною 3 сантиметри.
  • Наступним шаром насипають щебінь фракції 5-10, його товщина 7 см.
  • Потім шар щебеню засипають накриваючим шаром піску товщиною 1 см.
  • Завершальним етапом буде засипка і розрівнювання сумішшю піску та цементу, на яку безпосередньо вкладається плитка.

Схема шарів основи під тротуарну плитку

2. Доріжки і майданчики, які передбачають проїзд і стоянку легкових машин. В цьому випадку технологія влаштування основи аналогічна першому, але звісно істотно збільшується глибина виїмки грунту і товщина шарів. Так товщина дренажного шару піску-5-7 см; щебеневого шару-10-15 сантиметрів.

Схема шарів основи під тротуарну плитку

3. Основи на АЗС виконують за допомогою бетонної стяжки з хорошим армуванням товщиною від 30 сантиметрів.

Схема шарів основи під тротуарну плитку

Інструмент, необхідний для укладання тротуарної плитки.

• Віброплита.

• Металеве або дерев’яне правило, зроблене самостійно з рівної дошки необхідної довжини і будівельний рівень.

• Будівельна мотузка з кілочками з металевої арматури.

• Геодезична і звичайна будівельна рулетка.

• Нівелір.

• Штикові, совкові лопати, граблі, будівельна тачка.

• Болгарка з алмазним кругом і електричний плиткоріз, для різання плитки та бордюрів.

• Косинець, гумові киянки, молоток.

Інструмент

Укладання тротуарної плитки покроково.

Для полегшення підрахунку необхідної кількості матеріалу рекомендується намалювати схематичний план майданчика або стежок з розмірами, передбачуваними ухилами, ступенями та інше. В першу чергу обчислюють площу укладання і довжину її сторін, виходячи з неї визначають кількість плитки, а по периметру визначають кількість бордюрів, (які можуть бути 0.5 і 1 метр) потім кубатуру піску, щебеню та мішків цементу, підрахувавши товщину шарів основи.

Потім виконують розмітку ділянки, робиться це за допомогою металевих штирів, вбитих в її межі, між якими натягаються шнурка. Після виїмки необхідної ділянки ґрунту, виконують розмітку під установку бордюрів. До неї треба поставитися особливо відповідально, тому що від неї буде залежати геометрія всього плиткового покриття. Робиться вона також за допомогою шнурки і кілочків, але при цьому шнурка натягується точно по проекції ділянки і з необхідними ухилами. Для цього використовують нівелір або водяний рівень.

Установка бордюрів

Бордюри встановлюють на бетонну суміш марки не нижче М-300, причому вона укладається як з боків, так і знизу, контролюючи їх горизонтальність і установку по шнурку, простукуючи гумовою киянкою.

Схема установки бордюрів

Потім починають насипати основу, ретельно трамбуючи кожний шар. Для більш щільного трамбування піску його добре проливають.

Трамбування основи під тротуарну плитку виброплитой

Верхній сухий піщано-цементний шар, на який буде укладатися плитка необхідно насипати рівним, однорідним шаром. Для цього використовують правило з вирізами на товщину плитки.

Вирівнювання основи під тротуарну плитку

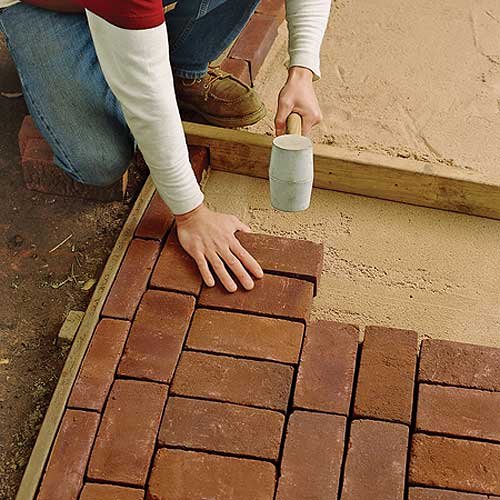

Провівши їм по бордюрах виходить поверхня, на яку і укладається плитка. При укладанні її злегка простукують гумовою киянкою.

Укладання тротуарної плитки

Після укладання всієї поверхні її остаточно вирівнюють виброплитой з гумовою накладкою.

Укладання тротуарної плитки

Остаточною роботою є замітання швів піщано-цементною сумішшю. Суміш створює вологонепроникні шви і закінчений вигляд.

Укладання тротуарної плитки

При дотриманні всієї технології і наявності необхідного інструменту, якісну і красиву укладку можна виконати навіть власними силами.

Відео урок укладання тротуарної плитки покроково.
