Як користуватися нівеліром


Геодезичний прилад, за допомогою якого можна обчислити різницю висот, і за допомогою горизонтальної лінії (променя) між точками, розташованими на різних висотах визначити рівність площині, носить назву “нівелір”.

Існує три види нівелірів: лазерний, оптичний і цифровий. Ця стаття докладно розповість про те, як користуватися кожним видом нівеліра.

Види нівелірів
Види нівелірів: оптичний, лазерний і цифровий

Як користуватися оптичним нівеліром

У комплект з оптичним нівеліром, крім самого приладу (нівеліра), входить штатив і двостороння рейка, з поділами в сантиметрах і міліметрах з двох сторін.

Оптичний нівелір

Для роботи з оптичним нівеліром потрібно:

  • підібрати правильне місце для розташування нівеліра і встановити штатив. Найбільш вірним місцем для отримання правильних даних буде середина площі, яку потрібно виміряти. Щоб горизонт не завалювався клеми на ніжках штатива слід послабити. Майданчик для нівеліра поставити на потрібну висоту і зафіксувати гвинтами;
  • на штатив за допомогою станового гвинта кріпиться нівелір. Інструмент встановлюється горизонтально за рахунок обертання його підйомних гвинтів;
  • щоб сфокусувати прилад, його зорова труба направляється на рейку. Різкість налаштовується шляхом обертання гвинта фокусування. За допомогою окулярного кільця фокусується сітка ниток;

Для обчислення довжини від точки до точки, або проектування вертикальних/горизонтальних осей будівлі, слід провести центрування. Щоб це зробити на становий гвинт вішається схил, а сам нівелір встановлюється зверху точки. Схил також повинен розташовуватися над точкою. Після установки схилу, нівелір плавно переміщається уздовж головки штатива і закріплюється в потрібній позиції.

  • після того як нівелір буде встановлений в потрібній позиції, і будуть проведені всі настройки (центрування, фокусування) можна починати проводити перевірки і розрахунки. Для того щоб визначити рівень перевищення, потрібно встановити рейку нівеліра на вихідну точку (в геодезії така точка носить назву “репер”). Зняти дані з середньої сітки ниток, і записати їх. Перенести рейку на точку, яку потрібно виміряти, і таким же способом зняти і зафіксувати показання. Саме перевищення обчислюється шляхом віднімання даних за показниками двох точок (різниця між вихідною і вимірюваною точками).

Як користуватися лазерним нівеліром

Перед початком експлуатації лазерного нівеліра його потрібно перевірити на предмет справності. Такі нівеліри працюють від батарейок або акумуляторів. Якщо батареї заряджені, то промінь буде чітко і яскраво світити, і свідчити про справність приладу.

Лазерний нівелір

Щоб зробити якісну розмітку лазерним нівеліром варто дотримуватися строгих правил по його розташуванню:

  • для чіткої проекції площини і ліній, встановити нівелір слід в такому місці, щоб промінь не переривався. Це означає, що на його шляху не повинно бути ніяких предметів, які будуть йому перешкоджати і ламати промінь;
  • кожна модель нівеліра має межу дальності для вимірювання. І якщо збільшувати дистанцію до об’єкта, то це дасть похибку. Тому важливо мати у своєму розпорядженні нівелір з урахуванням відстані, передбаченого характеристиками приладу. Однак для збільшення допустимої відстані, для нівелірів існують спеціальні аксесуари, у вигляді приймача, які можуть удвічі збільшити площу вимірювання.
  • перед включенням лазерного променя нівеліра, варто “попросити на вихід” маленьких дітей і домашніх тварин, а інших попередити про проведення робіт з лазером. Пряме влучення лазерних променів в очі може привести до проблем із зором і навіть сліпоти.

Перед початком вимірів і обчислень лазерний нівелір потрібно правильно налаштувати. Різні моделі мають різні параметри, проте є і загальні для всіх нівелірів принципи по налаштуванню:

  • для отримання точних даних нівелір повинен бути встановлений на рівній твердій поверхні і добре закріплений. Луч від нівеліра не повинен бовтатися і зміщуватися в різні боки. Кріплення лазерного нівеліра передбачають не тільки установку на штатив, але і мають пристосування для прикріплення на стіни і навіть стелю;
  • лазерна лінія і нівелір вирівнюються на потрібному рівні гвинтами. Останні моделі лазерних нівелірів оснащені функцією самовирівнювання. І в тому випадку, якщо нівелір встановлений невірно, інформують про це за допомогою сигналізації;
  • лазер нівеліра налаштовується на вертикальну, горизонтальну або обидві осі. Все залежить від мети вимірів. Однак сучасні прилади вже оснащені автоматичними настройками і досить просто виставити потрібний режим – “точка” або “лінія”;
  • деякі моделі нівелірів (наприклад ротаційний) оснащені функціями по регулюванню швидкості обертання лазерного променя або розміром параметрів кута для виконання завдання для робочого сектора;
  • при використанні приймача лазерного променя, для обчислень на великої дальності, приймач встановлюється на точці вимірювання, попередньо прикріплений до рейки.

Якщо робота має бути довга і немає можливості підтримувати заряд нівеліра на належному рівні, то можна економити витрати енергії за рахунок відключення функцій, які не використовуються.

В процесі будівництва і ремонту лазерний нівелір є незамінним приладом, який дає можливість якісно і швидко виконати кілька поставлених завдань.

Нівелір може використовуватися по різному, в залежності від переслідуваних цілей.

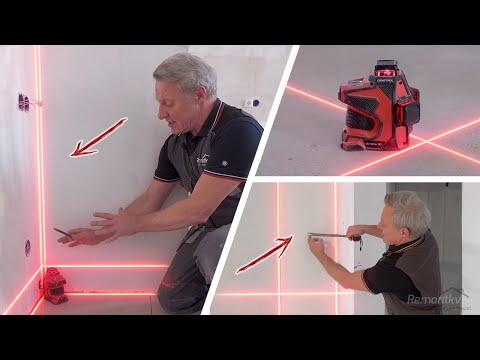

Використання лазерного нівеліра при роботі на підлозі

Для того, щоб перевірити рівність бетонної стяжки, рейка приставляється до однієї зі стін приміщення, і робиться відмітка на місці лазерного променя. Ці дії повторюються по іншим стінам. Таким чином, буде зрозуміла наявність або відсутність перепадів підлоги.

При обробці підлоги плиткою, керамогранітом або ламінатом, за допомогою променів лазерного нівеліра, можна створити рівну підлогову розмітку, замість натягування ниткових маяків. Щоб це зробити нівелір встановлюється і фіксується під нахилом, так, щоб промені світили на підлогу і перетиналися між собою під кутом в 90 градусів. В цьому випадку, якщо чітко слідувати променю, підлогове покриття ляже ідеально рівно.

Перпендикулярні лінії, на будь-яких (вертикальних і горизонтальних) площинах можна проектувати завдяки спеціальним затискачам. Такі затискачі можуть йти в комплекті з нівеліром, а можуть купуватися як додатковий аксесуар.

Використання лазерного нівеліра для робіт на стіні

За допомогою нівеліра можна перевірити рівність стін. З цією метою промінь проводиться по довжині всієї вертикалі стіни, рейкою фіксуються дані, обчислюються відхилення.

Як і у випадку з покриттям підлоги, за участю нівеліра можна зробити обробку стін плиткою, мозаїкою або просто приклеїти шпалери. Для укладання плитки лазерним променем потрібно створити пересічні під прямим кутом лінії – проекції, а для шпалер досить буде однієї вертикальної лінії.

Як правило, для рівної обробки стін досить викласти (наклеїти) тільки один ряд (полотно) в якості орієнтира, і по ньому продовжувати обробку, час від часу перевіряючи рівність нівеліром.

В даний час сучасний лазерний нівелір замінює дуже багато будівельно-канцелярського приладдя: лінійки, рулетки, олівці та інше. Відбити рівень, без нанесення слідів на поверхню, можна за допомогою лазерного променя нівеліра.

Завдяки напрямку променів на площину, можна швидко вирішити будь-яке побутове завдання по наклейці карнизів, установці меблів і побутової техніки.

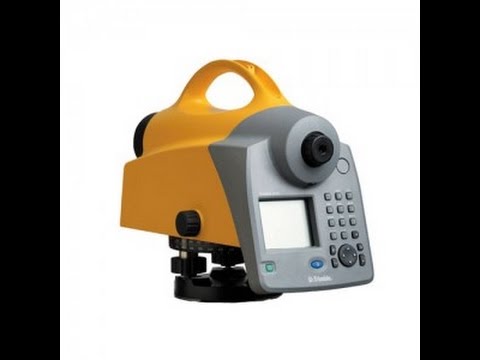

Як користуватися цифровим нівеліром. Відео урок
