Водяна тепла підлога своїми руками: як зробити правильно

У даній статті ми розглянемо як можна зробити теплу водяну підлогу самостійно. Які інструменти і матеріали вам знадобляться. Які важливі моменти і нюанси слід врахувати при монтажі. А також розглянемо популярні схеми теплих підлог.

Якщо ви визначилися в нашій статті “Тепла підлога: водяна або електрична?“, що в своїй оселі ви хочете саме водяну теплу підлогу, то давайте вчитися її робити своїми руками. Навіть якщо ви довірите монтаж теплої підлоги фахівцям, знання про процес монтажу і важливих його моментах допоможе вам ефективніше контролювати робітників.

Водяна тепла підлога своїми руками

Матеріали для водяної теплої підлоги

Труба

Для водяних теплих підлог використовуються труби із зшитого поліпропілену або металопластикові труби. Важливими моментами при виборі труби є її робочий тиск (10 бар) і температура що нею витримується (вище 90 ° С). Сертифіковані до продажу труби мають задані характеристики, тому на цей момент зазвичай не звертають уваги. Більш пильна увага приділяється діаметру труби і таким характеристикам, як антікісневе покриття. Діаметр труби підбирається виходячи з розрахунку теплої підлоги і варіюється в межах 16-20 мм. Якщо розрахунок проводити не хочете або не можете, ваш вибір труба діаметром 20 мм. Антікісневе покриття труби покликане забезпечити мінімальну кількість повітря в системі теплої підлоги. Зауважимо, що при правильному монтажі і достатньому діаметрі труби, така характеристика труби стає необов’язковою. Всі інші характеристики і особливості труб для водяної теплої підлоги покликані маркетологами забезпечити безбідне існування виробникам труб, тому розглядайте їх виходячи з власних переконань і можливостей.

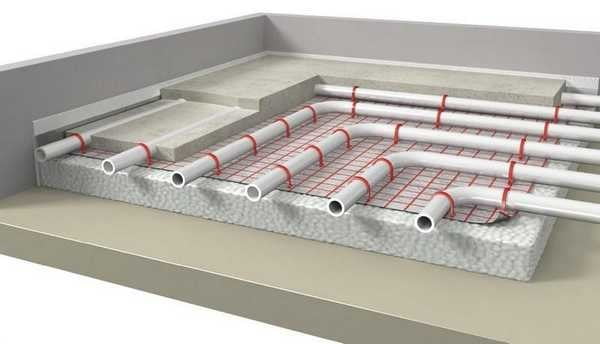

Труба для водяної теплої підлоги

Колектор (розподільна шафа)

Важлива частина системи теплої підлоги. Тут збираються всі гілки і петлі труб теплої підлоги. Тут відбувається змішання гарячої і холодної води до потрібної температури. Тут знаходяться клапани, які регулюють теплоту ваших підлог за допомогою збільшення-зменшення кількості води в окремому контурі. А також температуру всієї системи в цілому. У розподільній шафі може встановлюватися насос для прокачування теплоносія по трубах, в разі, якщо потужності вбудованого в котел насоса не вистачає для цієї операції.

Важливі моменти.

  • Кількість клапанів має дорівнювати числу труб подачі-обратки. Якщо у вас п’ять контурів теплої підлоги, беріть колектор з 10-ма клапанами (5х2 труби).
  • Наполегливо рекомендується колектор з регульованими клапанами. Так ви зможете налаштувати кожну з гілок теплої підлоги окремо від інших. Це важливо, тому що різні приміщення по різному прогріваються. У вас повинна бути можливість збільшити або зменшити температуру в окремому приміщенні, не змінюючи загальну температуру теплоносія.
  • На колекторі бажаний повітряний клапан для видалення бульбашок повітря з системи теплої підлоги.

Колектор гребінка для водяної теплої підлоги

Утеплювач

Перед укладанням труб водяної теплої підлоги, поверхню треба вирівняти (перепади не повинні бути більше 1-го сантиметра) і утеплити. Утеплювати слід бетонні основи, дерев’яні ж не вимагають утеплення, якщо вони достатньої висоти. Товщина шару утеплювача варіюється в межах 20-150 мм в залежності від того, що під ним. Якщо там стеля опалювального приміщення, то шар буде невеликим, а якщо холодна підлога по грунту, то товщина шару зросте. Рекомендуємо використовувати екструдований пінополістирол в якості підкладки під теплі підлоги. Він володіє необхідною міцністю, гідроізоляційними і теплоізоляційними властивостями.

Водяна тепла підлога своїми руками

Фітинги та витратні матеріали

Необхідні фітинги та комплектуючі для монтажу теплої водяної підлоги вам допоможуть вибрати в будь-якому спеціалізованому магазині. Нічого складного в цьому немає.

Фітинг для водяної теплої підлоги

  • Для монтажу кінцівок труб беруться “євроконуси”.
  • Для утеплення труб – ізоляція зі спіненого поліпропілену.
  • Так само можна придбати фіксатори для труб. Вони служать для закріплення труб теплої підлоги в контурі з заданим кроком.
  • Важлива річ – демпферна стрічка. Її треба буде приклеювати по периметру теплового контуру, щоб компенсувати теплове розширення бетонної стяжки підлоги. Без неї стяжка може лопнути.
  • Гідроізоляційна плівка.
  • Зазвичай рекомендується укладання армуючої сітки. Її роль досить сумнівна, тому класти її чи ні – це цілком ваш вибір. Ми вважаємо, що при належній товщині стяжки, фіксаторах для труб і міцній основі, армосітка не потрібна. Але якщо у вас відсутній хоч один з перерахованих факторів, то про армування варто задуматися.

Демпферна стрічка

Водяна тепла підлога своїми руками

Схеми укладання водяної теплої підлоги

Існує кілька схем укладання труб теплої водяної підлоги. Основні з них:

  • “Равлик”
  • “Змійка”
  • Комбінована

Сенс різних схем укладання труби в більш рівномірному прогріванні підлоги. Схема вибирається залежно від виду приміщення, кількості зовнішніх стін і т.д. Принцип полягає в тому, що з боку зовнішніх стін труба вкладається більш частим кроком або з більш теплою водою.

Водяна тепла підлога своїми руками схеми розкладки

Проектування водяної теплої підлоги

При проектуванні важливо пам’ятати, що довжина труби в одному контурі не повинна перевищувати 90 метрів. Інакше, вода в “обратке” буде дуже холодною. Та й опір в трубі такої довжини буде надмірним. Тому оптимальна довжина труби для одного контуру становить 70-80 метрів.

Розбийте всі опалювальні приміщення на контури, з приблизно однаковою довжиною труби. Зробити всі розрахунки вам допоможе калькулятор теплої підлоги в нашому розділі будівельних калькуляторів. Пам’ятайте, що чим холодніше очікується зовнішня температура, тим частіше крок укладання труби повинен бути. Стандартом кроку укладання є відстань в 10-30 см. При більшому кроці укладання не уникнути чергування холодних і теплих ділянок підлоги. А при більш частому, можливі проблеми з загинанням труб в необхідних місцях вигину.

Водяна тепла підлога своїми руками схеми розкладки

Порядок монтажу водяної теплої підлоги

  1. Для початку, поверхня підлоги гарненько очищається і вирівнюється. Не допускайте перепадів по висоті понад 10 мм.
  2. Потім йде гідроізоляція, якщо вона передбачена у вашому випадку.
  3. Після цього, якщо передбачена теплоізоляція, укладається вона. Якщо вона не використовується, наприклад тепла водяна підлога монтується на дерев’яній основі, то переходимо до наступного кроку.
  4. Закріплюємо по периметру демпферну стрічку. Важливо врахувати, що кріпити її треба по периметру саме опалювального контуру, а не кімнати. Якщо приміщення велике за площею, то його поділяють на кілька теплових контурів. І стрічка укладається по їх периметру. Скажімо, у вас вітальня 4х6 метрів. Розділяєте її на 2 контури по 12 кв.м. і розгороджуйте їх демпферного стрічкою.
  5. Наступним кроком, монтуємо колектор. Від нього починаємо робити розводку труб. Ту частину труби, яка йде до контуру, можна утеплити спіненим поліпропіленом. Так ви зможете точніше регулювати температуру в різних приміщеннях. Труби кріпимо або на рейках, або спеціальними кліпсами. Кріпите не надто жорстко, бо труба повинна мати можливість розширюватися від температури.
  6. Якщо у вас передбачено армування, то зверху труби укладайте сітку з дроту або арматури. Якщо армування не потрібне, то сітка може стане в нагоді для кріплення до неї труби теплої підлоги. Тоді вона укладається ДО труби.
  7. Перевіряємо надійність зібраної системи. Наповнюємо труби водою і доводимо тиск в системі до 4-6 бар. Через добу дивимося на предмет протікання і втрати тиску. Якщо все в порядку, приступаємо до наступного кроку.
  8. Виконуємо стяжку і даємо їй висохнути протягом 28 днів. Заливка повинна проходити при заповненій системі з робочим тиском. Але включати подачу гарячої води не потрібно, бо стяжка повинна сохнути самостійно, прискорювати цей процес не потрібно.
  9. Робимо фінішну обробку підлоги і насолоджуємося комфортом теплих підлог.

Водяна тепла підлога своїми руками

Як бачите, зробити водяну теплу підлогу своїми руками не така вже й складна задача. І повірте, ваша витрачена праця окупиться сторицею, коли ви відчуєте всю красу ходити в холодну зимову пору по теплій підлозі. Не забувайте тільки, що тепла підлога досить інертна система опалення. І для її прогріву знадобиться кілька днів. Тому не чекайте суворої холоднечі, а включайте її при перших ознаках заморозків.
