Труби для зовнішньої і внутрішньої каналізації


Влаштування каналізаційної системи є однією з головних інженерних задач при будівництві або ремонті будь-якого виду приміщення, де передбачається наявність стаціонарної подачі води.

Основне завдання при облаштуванні системи каналізації – це правильний монтаж водостічних відводів як всередині приміщення, так і за його межами, з урахуванням їх з’єднання з очисними конструкціями. Помилки при монтажі каналізаційної системи можуть привести до пошкодження основної будівлі і її внутрішніх приміщень, а також їх бактеріологічному забрудненню і малоприємним запахів.

Які каналізаційні труби бувають

Купуючи приміщення в багатоквартирному будинку або офісному центрі, рідко хто замислюється про структуру каналізаційної системи. Однак при будівництві приміщення “з нуля” і проектуванні самої будівлі, в першу чергу постає питання про інженерні мережі. І монтаж зовнішніх систем каналізації є першочерговою справою.

Для того щоб правильно вирішити цю задачу, слід визначитися з видами труб для каналізаційних систем і їх призначенням.

Каналізаційні труби можуть бути пластиковими або металевими, при цьому кожен вид має свої підгрупи, недоліки, переваги та особливості монтажу.

Пластикова система каналізації

Використання пластикових труб для облаштування каналізаційних систем в даний час набуло величезної популярності, як при первинній прокладці системи, так і при заміні і ремонті вже готової.

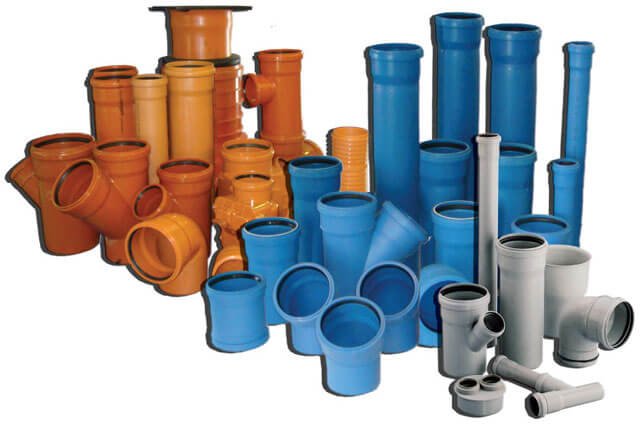

Види каналізаційних пластикових труб

Такі труби володіють такими перевагами:

  • володіють високою пропускною здатністю;
  • витримують перепади температур від мінусів до плюсів;
  • міцність і довгий експлуатаційний термін;
  • простота в монтажі та ремонті;
  • стійкість до електричних розрядів;
  • невисока вартість.

Як мінус можна відзначити можливість деформації при температурі вище 90 градусів за Цельсієм і шум від потоку води.

Використовувати пластикові труби можна як для внутрішньої, так і для зовнішньої систем каналізації. Для зовнішньої каналізації призначені труби помаранчевого кольору, а для внутрішніх систем – сірого.

Крім того пластикові труби мають і інші відмінності виходячи з виду матеріалу:

  • труби ПХВ (полівінілхлоридні): мають діаметр 16 – 500 мм; витримують температуру до 90 градусів Цельсія і тиск від 6 до 46 атмосфер;
  • труби ПВД (поліетиленові): діаметр від 10 до 1000 мм; тиск від 2,5 до 16 атмосфер; низька термостійкість;
  • труби ПП (поліпропіленові): тиск до 20 атмосфер; діаметр 16-110 мм; висока термостійкість.

Металева система каналізації

Каналізаційні металеві труби завжди виготовляються з одного виду металу – чавун. Їх плюсами є довгий термін експлуатації (до 60 років), простота монтажу і міцність. Мінус – корозія, велика вага і висока ціна.

Незалежно від того, пластик це або метал, каналізаційні труби можна класифікувати наступним чином:

  1. по виду поверхні: гладкі (тільки для внутрішніх систем); гофровані (універсальні);
  2. по щільності матеріалу: одношарові; двошарові;
  3. за ступенем стійкості: під легкі навантаження; під середні навантаження; під надважкі навантаження;
  4. по призначенню: побутові (внутрішні); зовнішні; безшумні; зливові.

Вибір труб залежить від типу і призначення об’єкта, що враховується на стадії проектування інженерних систем.

У чому різниця між сірими і рудими (помаранчевими) трубами каналізації

При розробці каналізаційної системи часто виникає дилема вибору між пластиковими трубами сірого кольору і помаранчевого (цегляного). Візуально вони ідентичні, їх параметри однакові, проте ціна помаранчевих дещо вища сірих. У свою чергу, колорування пластикових труб було стандартизовано не для краси, а для розуміння їх призначення.

Сірі каналізаційні труби застосовуються виключно для облаштування системи відведення стоків всередині приміщень. Їх діаметр становить від 50 до 110 мм. За рахунок такого розмаїття їх можна використовувати для каналізаційних систем і підключення пральних та посудомийних машин. Для монтажу таких труб існує багато фітингів, що робить його дуже легким.

Фітинги каналізаційних труб

Міцність сірих труб розрахована на внутрішні навантаження. Товщина стінок такої труби становить 1,5-2,7 мм, що робить неможливим її прокладку під землею.

Помаранчеві (руді або цегляні) труби застосовуються для монтажу зовнішніх каналізаційних систем. Стандартний діаметр помаранчевої труби 110-150 мм, тому вона може бути застосовна для облаштування водостоків абсолютно будь-яких типів споруд. Ці труби мають підвищену міцність, однак не стійкі до високих температур, що робить неможливим їх експлуатацію у внутрішній мережі.

Гладкі помаранчеві каналізаційні труби класів SN4 і SN8 володіють підвищеною жорсткістю і міцністю, і витримують навантаження, які дозволяють використовувати їх навіть для прокладки каналізаційних систем під автомагістралями.

Якого діаметру труба для вуличної каналізації потрібна

Каналізаційні труби слід підбирати по призначенню, довжині, діаметру, товщині стінок.

У зовнішній каналізаційній системі застосовуються труби з такими характеристиками:

  • для монтажу колектора, який відводить стоки від будинку, діаметр труби повинен бути 110-160 мм;
  • для труби сауни або лазні 150-200 мм;
  • для стоків басейнів, фонтанів, декоративних ставків – від 200 мм і вище;
  • для з’єднання декількох колекторів в один злив на плоских ділянках – від 200 мм;
  • для організації промислових стоків – від 300 мм.

Необхідні ухили і діаметри труб для зливу

Розуміння діаметра труби необхідно для правильного визначення зливального навантаження: кожна точка зливу в каналізаційній системі не повинна перевищувати в діаметрі 50 мм.

Які труби використовувати для каналізації. Відео урок
