Грязьовики – надійні фільтраційні пристрої


Трубопровідні комунікації – складні системи, за внутрішнім станом яких складно, але необхідно стежити. В потоках води зустрічаються нерозчинні домішки, тверді частинки, які в міру накопичення спричиняють засмічення всієї системи. Ефективним пристроєм механічного принципу дії є грязьовики – пристрої для фільтрації від нерозчинних домішок, зміни тиску потоку рідини. Устаткування використовують в місцях зміни напрямку потоку води, а тверді частинки затримують за допомогою сітки.

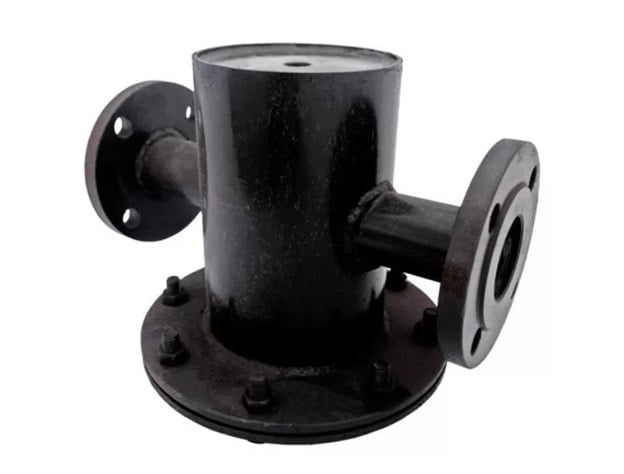

Грязевик

Принцип роботи грязьовиків

У трубопроводах, де будуть стояти грязьовики, передбачають невелике розширення. Обладнання являє собою корпус у вигляді циліндра з кришкою, зі сторін знаходяться вихідні і вхідні отвори різного діаметру, що підходить під розмір труби.

  1. У верхній частині пристрою під кришкою є невеликий отвір для випуску повітря.
  2. Сітка з металу з антикорозійним покриттям – надійний фільтрувальний елемент.
  3. Під сіткою у вигляді дренажного патрубка знаходиться шламозбірник.

Сітчасті перегородки, фільтри, магнітні елементи всередині пристрою знімні для зручності очищення, заміни, легкості демонтажу. Після надходження рідини у вхідній канал грязьовика потік, через влаштовані перешкоди і лабіринти, різко змінює напрямок і швидкість. Тверді частинки рухаючись інерційно вдаряються в перегородку, налипають одна на одну і поступово стають важкими – під дією сил гравітації опускаються у відстійник.
Устройство грязевика

Для затримки великих легких частинок, плаваючих на поверхні водного потоку, встановлюють сітку, що фільтрує. Дрібні елементи, що потрапляють в магнітне поле, злипаючись і намагнічуючись збираються у великі грудочки і також осідають в магнітній чистильної системі.

За принципом дії розрізняють три види грязьовиків:

  • з сітчастим фільтром для затримки середніх і дрібних частинок;
  • інерційно-гравітаційний – пристрій розрахований на уповільнення потоку і мимовільне осідання великих частинок;
  • осадження дрібних і великих фракцій за рахунок дії магнітного поля, на яке реагують продукти корозії – яка неминуче проходить всередині трубопроводів.

Сфера застосування

Грязьовики застосовують в трубопроводах охолодження, теплопостачання, водопостачання. Пристрої встановлюють на циркуляційних і трубопроводах підживлення, обладнанні і теплообмінниках, перед ємностями для накопичення технічної води з артезіанських свердловин, модульними газовими котлами з прямотічним потоком циркуляції, лічильниках води, насосах, клапанах і дросельних засувках.
