Мангал барбекю из кирпича своими руками. Фото инструкция

В нашем руководстве мы расскажем вам как сделать уличный комплекс мангал и печь-барбекю из кирпича самостоятельно. Пошаговая инструкция с фото процесса постройки поможет вам разобраться в деталях самостоятельной кладки этого сооружения.

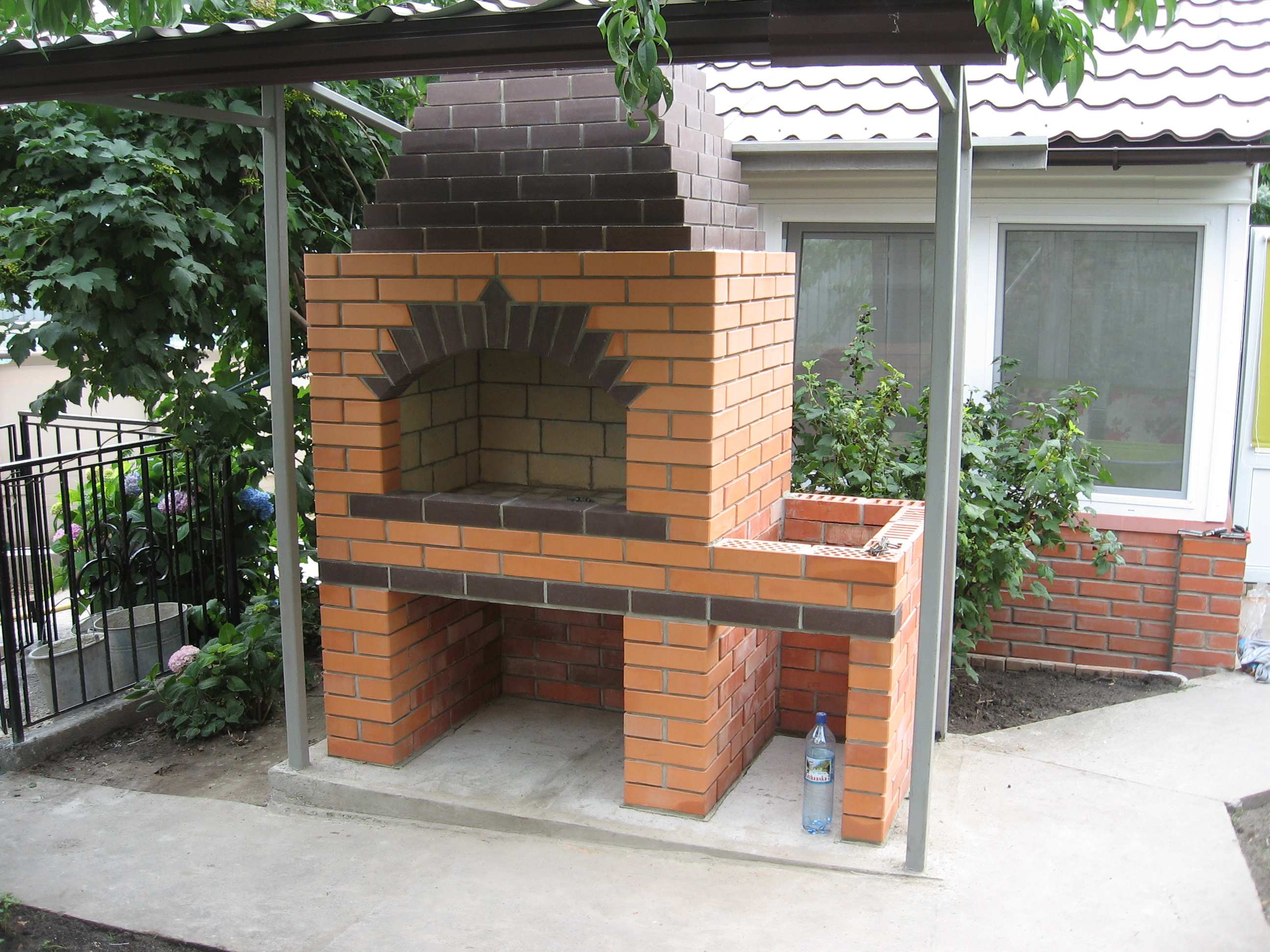

В итоге у вас должен получится мангал-барбекюшница как представлен на фото ниже.

Мангал барбекю из кирпича своими руками. Фото (11)

С чего начать постройку мангала барбекю

Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.

Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.

Инструкции к постройке таких фундаментов вы найдете в нашем разделе «Фундамент«.

Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.

Мангал барбекю из кирпича своими руками. Пошаговая инструкция с фото.

Приступаем непосредственно к кладке мангала.

Рекомендуем сначала выложить первый ряд кирпичей без раствора и оценить, как вписывается ваше будущее сооружение на фундамент. Не забудьте оставлять между кирпичами зазоры в 1 см. А также проверьте диагонали, они должны совпадать.

После этого, можно начинать кладку барбекю. Лицевой кирпич кладется на цементно-песчаный раствор (соотношения цемент-песок 1:3). Для пластичности раствора добавляют известь или специальный кладочный пластификатор из ближайшего строительного магазина. Швы делают размерами 8-10 мм, для этого используют металлический прут, арматуру и т.п. В местах примыкания кирпичей без перевязки, кладка армируется перфорированной лентой, проволокой и т.д.

Мангал барбекю из кирпича своими руками. Фото (1)
Делаем кладку со смещением каждого последующего ряда на полкирпича. Для распиливания кирпичей вам понадобится «болгарка» с диском по камню.

Продолжаем выкладывать мангал барбекю.

Мангал барбекю из кирпича своими руками. Фото (2)
Не забывайте проверять вертикальность кладки по углам хотя бы каждые 3 ряда. А также, проверяйте совпадение длины диагоналей мангала.

Продолжаем кладку.

Мангал барбекю из кирпича своими руками. Фото (3)
После того, как вы сделаете 8 рядов кладки, придет время делать перемычки для мангала и столешницы. Выглядеть они должны так, как представлены на фото ниже.

Мангал барбекю из кирпича своими руками. Фото (4)
Сделать такие перемычки можно несколькими способами.

Во-первых, можно скрепить кирпичи металлической шпилькой и раствором.

Перемычка из кирпича и шпильки
Во-вторых, можно использовать металлические уголки.

В нашем случае, мы воспользовались вторым способом. Сложили уголки друг с другом в виде перевернутой буквы Т и отпилили половину полки. Вот что получилось.

Перемычка из кирпича и уголка
Уголок берите размером не менее 45х45 мм. Уголок меньшего размера будет прогибаться. Но и не берите слишком большой, чтобы не выступал за края кирпича.

Прорезь в кирпиче делайте с хорошим запасом, чтобы металл при нагреве не разрывал кладку.

Такая полочка не заметна глазу, надежна и красива.

Идем дальше.

Мангал барбекю из кирпича своими руками. Фото (5)
Начинаем выкладывать под (низ) мангала. Для топки используем огнеупорный шамотный кирпич. Кладку делаем на готовую огнеупорную смесь из строительного супермаркета из глины и песка. Можно использовать мертель. Швы делаем как можно тоньше, примерно 3-4 мм.

Для опоры низа мангала используем уголки. Не забывайте оставлять по крайней мере 1 см зазора между торцами уголков и кирпичом. Так вы убережете кладку от растрескивания при расширении уголка.

На первый ряд низа топки кладем второй ряд перекрывая все швы первого. Это исключит прогорание швов и попадания углей на дрова в дровнице снизу. Можно, конечно, залить бетонную плиту вместо уголков и первого ряда топки. Но в нашем случае дешевле и быстрее было сделать так.

Если же вы будете заливать бетонное перекрытие, то хватит и одного ряда огнеупорного кирпича для низа топки.

Продолжаем выкладывать стенки мангала.

Мангал барбекю из кирпича своими руками. Фото (6)
Кладку лицевого кирпича и топки можно делать как параллельно, так и поочередно. Можно сначала сделать стенки топки, а затем обложить ее лицевым кирпичом.

Важно! Между облицовочным и огнеупорным кирпичом оставляем зазор в 1 см. Топка и облицовка не должны соприкасаться.

Кладем следующие ряды печи барбекюшницы.

Мангал барбекю из кирпича своими руками. Фото (7)
Подходим к моменту сооружения топочной арки. Делаем кружало (дуговая конструкция из дерева) и устанавливаем в портал мангала. Затем, выполняем кладку арки, подрезая кирпичи до нужных размеров. В середину верхней точки ставим кирпичный замок. Арка готова.

Мангал барбекю из кирпича своими руками. Фото (8)
Обратите внимание! Арка из лицевого кирпича прикрывается изнутри перемычкой из шамотного кирпича. Она кладется на металлический уголок немного выше верха арки, чтобы не была заметна. Выглядит это так.

Перекрытие шамотным кирпичом арки
Арка собрана, продолжаем выводить стенки мангала барбекю.

Не забывайте проверять вертикальность кладки.

Мангал барбекю из кирпича своими руками. Фото (9)
Подходим к моменту сооружения дымосборника.

Выводим верх топки и облицовки в один уровень и начинаем выкладывать дымосборник. Кладку делаем из полнотелого кирпича марки не ниже М150. Кладем на цементно-песчаный раствор. Первый ряд кладем заподлицо с внутренней стенкой топки. Остальные ряды кладем со смещением примерно на треть кирпича.

Не смещайте кирпичи больше чем на половину, иначе они будут сваливаться внутрь топки.

Мангал барбекю из кирпича своими руками. Фото (10)
Кладку дымосборника выполняем до момента, когда не останется отверстие под дымоход размером 27х27 см с учетом швов. Ваш размер дымохода может отличаться от нашего. В этом случае, делайте дымосборник под размеры вашего дымохода.

Некоторые печники срезают внутренние грани кирпичей, чтобы дымосборник изнутри был гладким. Мы же различий в эксплуатации между гладкой и ребристой внутренней поверхностью дымосборника не заметили. Конечно, это справедливо только, если вы соблюдали правильные пропорции между размерами портала — дымосборника — трубы (о пропорциях читайте ниже).

Так выглядит дымосборник без подрезанных кирпичей изнутри.

Дымоход и дымосборник изнутри
Продолжаем кладку трубы. Ее размеры зависят от размера вашего портала мангала барбекю.

После окончания кладки дымохода накрываем его колпаком для защиты топки от осадков.

Мангал он же печь барбекю из кирпича своими руками мы успешно построили! Подождите пока высохнет раствор и можно делать пробный запуск.

Вопросы и советы по кладке мангала барбекю самостоятельно

Здесь мы разберем наиболее часто встречающиеся вопросы по кладке кирпичного мангала (гриль) своими руками и ответы на них.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой высоты делать трубу?

Высота трубы пропорциональна высоте дымосборника и составляет не меньше 100-120% от его высоты.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Нужно ли красить металлический уголок в перемычках?

Мы советуем вам хорошо прогрунтовать и покрасить уголки термостойкой краской. Но даже если вы этого не сделаете, ничего страшного не произойдет. Срок службы не крашеного уголка будет достаточным.
