Железобетонные плиты перекрытия. Как укладывать

Самыми надежными видами перекрытия в строительстве являются железобетонные плиты перекрытия. Этот вид перекрытия между этажами дома и над подвальным помещением подходит не для всех конструкций частного дома. Здания, стены которого выполнены из дерева или щитовые дома, следует перекрывать также деревянными перекрытиями. А вот в доме, возведенном из кирпича или пеноблоков, лучше устроить железобетонные перекрытия. Эти конструкции много-много лет прослужат без дополнительного ухода во время их эксплуатации.

Железобетонные плиты перекрытия завозятся на стройплощадку в нужном количестве согласно проекту. Проекты частных домов обычно разрабатываются таким образом, чтобы при монтаже плит избежать лишних проем, кроме, пожалуй, входа в подвальное помещение и то, если это предусмотрено в проекте.

Как укладывать железобетонные плиты перекрытия

До монтажа необходимо выполнить по поверхности фундамента армированный пояс высотой до 150 мм. В тело армопояса достаточно будет смонтировать сетку из арматуры диаметром около 12 мм, бетон применяется марки не ниже М 200. Подробнее про армопояс читайте здесь https://o-remonte.com/armopoyas-chto-yeto-takoe-i-kak-sdelat/.

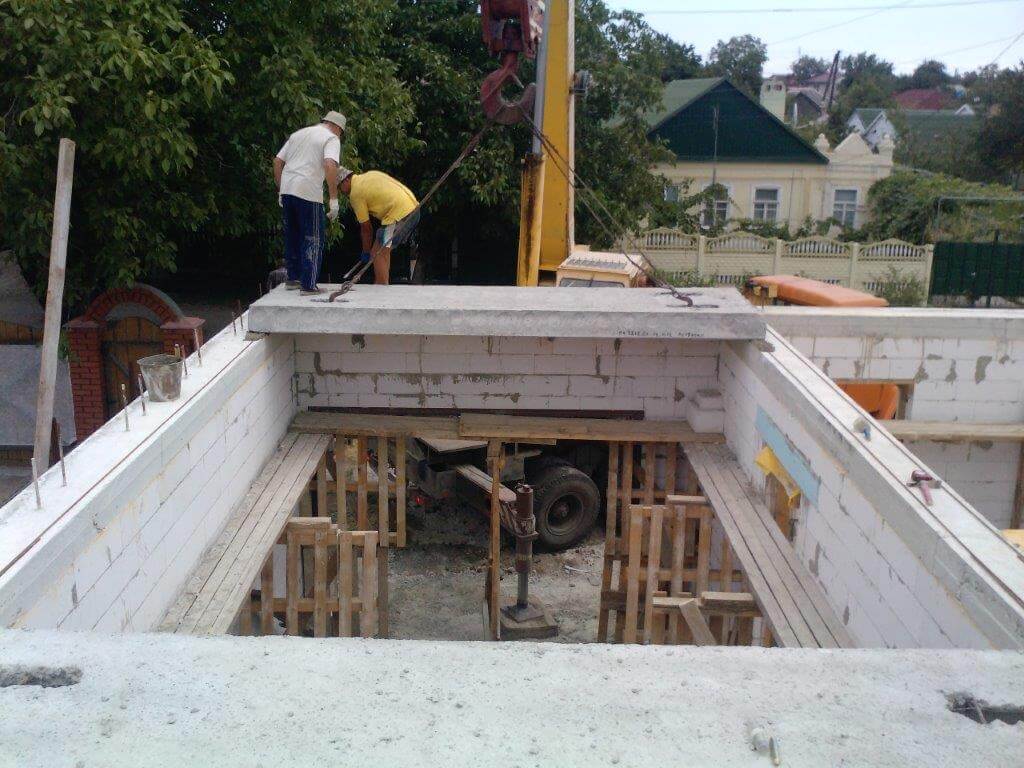

Армопояс

Железобетонные плиты перекрытия должны монтироваться только на две несущие стены своими торцами. Опирание на три точки (в виде стен или перегородок) недопустимо, так как в подобном случае плита перекрытия просто сломается (треснет) и ее дальнейшая эксплуатация будет невозможна.

Монтируются плиты перекрытия на цементном растворе марки М 100, он расстилается по армопоясу слоем около 30 мм. Опирание плит на несущие стены должно быть не менее 80 мм на бетоне и 120 мм на кирпич.

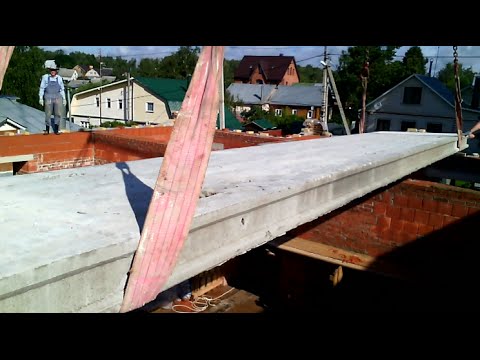

Укладка плит перекрытия на армопояс
Пустоты в железобетонных плитах с одного торца заделываются бетоном еще на заводах ЖБИ. Плиты этой стороной монтируются на наружные стены, отверстия в плитах закрываются для предотвращения промерзания стен в данных местах. Если пустоты в наружных стенах не закрыты, то можно самостоятельно заделать отверстия боем кирпича с цементным раствором.

Анкеровка плит перекрытия
При монтаже плиты перекрытия выверяются по их нижней части, швы элементов должны находиться на одном горизонте, если смотреть на конструкции снизу. Швы между плитами после их монтажа заделываются бетоном на щебне мелкой фракции или цементным раствором. При образовании пустот между перекрытиями более 50 мм, эти места следует армировать с установкой подвесной опалубки. Бетон для таких монолитных участков применяется марки М 200.

Железобетонные плиты перекрытия
Железобетонные плиты перекрытия
После окончания монтажа плит перекрытия их следует скрепить между собой. Этот вид работы называется анкеровкой. Этой работой нельзя пренебрегать, так как анкера придают жесткость всем смонтированным плитам.

Для анкеров применяется арматура в 10 мм. Арматура приваривается к петлям смонтированных плит и таким образом перекрытия соединяются.

Анкеровка плит перекрытия
Плиты, опирающиеся на наружные стены, крепятся при помощи анкеров в виде буквы Т. Одна сторона анкера приваривается к монтажной петле плиты, а вторая будет скреплена кладкой при дальнейшем возведении стен из кирпича или пеноблоков.

Для этой простой работы потребуется заказ грузоподъемной техники и звено монтажников из 3-4 человек.
