Устройство монолитного перекрытия по профнастилу

Одним из видов монолитного железобетонного перекрытия является перекрытие по профнастилу. Давайте рассмотрим устройство монолитного перекрытия по профнастилу в подробностях. Разберемся, какие плюсы и минусы есть у данной технологии, какой порядок монтажа и можно ли сделать перекрытие по профлисту самостоятельно.

Для начала, определимся с видами перекрытия по профнастилу. Перекрытие может быть самонесущим или залитым по балкам. В первом случае, перекрытие будет выступать в качестве самостоятельного монолитного несущего элемента. А во втором, несущим элементом будут балки, а бетонная плита на профлисте будет перемычкой и стяжкой. Рассчитываются такие перекрытия отдельно друг от друга. Для расчета перекрытия можно воспользоваться одной из компьютерных программ, к примеру, АРБАТом. Если у вас возникнут сложности с самостоятельным расчетом перекрытия по профнастилу, пишите нам в комментариях, поможем рассчитать.

Устройство монолитного перекрытия по профнастилу

Плюсы и минусы перекрытия по профнастилу

К несомненным плюсам данного вида перекрытия относится вес будущей плиты. Из-за ребер жесткости, которые получаются естественным путем от изгиба профиля, расход бетона существенно уменьшается. От этого уменьшается и вес плиты. К тому же прочность плиты остается на том же уровне, что и у обычного монолитного железобетонного перекрытия той же толщины.

Еще одним преимуществом данной технологии устройства перекрытия будет легкость монтажа опалубки. Сам профлист выступает в качестве опалубки для перекрытия. Эта опалубка может быть как съемной так и несъемной, в зависимости от того, какую именно плиту вы будете заливать. Так же это будет зависеть от вида профнастила: гладкий он или со специальными засечками. Последний используется в качестве помощника для основной арматуры и не снимается после заливки. Если же у вас вариант со съемным профлистом, то его потом можно будет использовать в хозяйстве (забор, крыши хоз. построек и т.д.).

Минусов у перекрытия по профнастилу немного, но они есть.

Во-первых, ограничивает в виде отделки будущего потолка. Если это перекрытие между  первым и вторым этажом, то ребристый потолок придется отделывать или натяжным потолком или подвесным. Просто оштукатурить как в случае с обычным монолитным перекрытием или ровными ЖБ плитами, уже не получится.

Ну и во-вторых, если опалубка будет несъемной, мало кому понравится жить с таким количеством металла над головой.

В остальном же, все положительные и отрицательные моменты перекрытия по профлисту стоит рассматривать как альтернативу монолитного ЖБ перекрытия или перекрытия по металлическим балкам перед перекрытиями по деревянным балкам.

Как сделать перекрытие по профнастилу

В случае самонесущей конструкции монолитного перекрытия по профнастилу:

  1. Выставляем опоры и укладываем на них несущие балки. Балки располагаются перпендикулярно короткой стороне заливаемого участка, параллельно длинной.
  2. Укладываем на балки профнастил. Канавы должны быть параллельны короткой стороне комнаты. Профнастил укладываем с перехлестом в одну волну и закрепляем листы между собой саморезом. Это делается для того, чтобы при заливке бетоном, лист не подняло и бетон не пролился.
    Устройство монолитного перекрытия по профнастилу
  3. В нижнюю часть профлиста, к канавки кладем расчетную арматуру на фиксаторы бетонного слоя.
    Устройство монолитного перекрытия по профнастилу
  4. Верхняя сетка выполняется из более тонкой арматуры или кладочной сетки. Что именно использовать и размер ячейки сетки вам подскажет конструктор или программа для расчета перекрытия.
    Устройство монолитного перекрытия по профнастилу
  5. Если профлист опирается НА стену, а не упирается В нее, то надо будет заделать боковые отверстия в нем. Можно задуть пеной, использовать обломки камня, кирпичей и т.п. + пену, использовать цементный раствор. На ваше усмотрение и фантазию.
    Устройство монолитного перекрытия по профнастилу

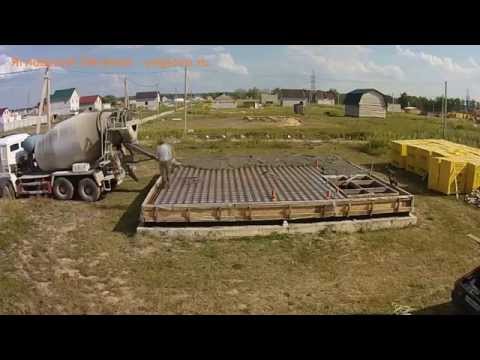

  6. Заливаем перекрытие бетоном. Марка бетона М 350.
    Устройство монолитного перекрытия по профнастилу
  7. Укрываем, по возможности, залитое перекрытие пленкой, чтобы избежать быстрого высыхания и растрескивания. Поливаем 2-3 дня перекрытие водой.
    Устройство монолитного перекрытия по профнастилу
  8. Как минимум одну неделю перекрытие должно выстояться перед нагрузкой. Подпорки убирают спустя 4 недели.
  9. Можно снять профнастил, если он съемный.

В случае, если у вас перекрытие по балкам:

Процесс идентичен, за исключение пары моментов. Балки располагаются параллельно короткой стороне, а профлист укладывается поперек балок, т.е. канавками вдоль длинной стороны комнаты.

Шаг и сечение балок, как и армирование и толщину плиты, надо обязательно рассчитывать у конструктора или программой. Не полагайтесь на «опытных» соседей или сомнительные советы в интернете. Здесь ошибка в расчетах может стоить весьма дорого. Как в прямом, так и в переносном смыслах.
