Регулировка доводчика двери своими руками

Door closed или закрыватель двери в быту получил название «доводчик». По сути, доводчик — это механизм, который обеспечивает автоматическое закрытие двери, после того как она была открыта.

Такое очень простое по своему принципу работы устройство помогает защитить всю фурнитуру двери от преждевременного износа и поломок, а также продлевает «жизнь» самой двери и дверной лутки.

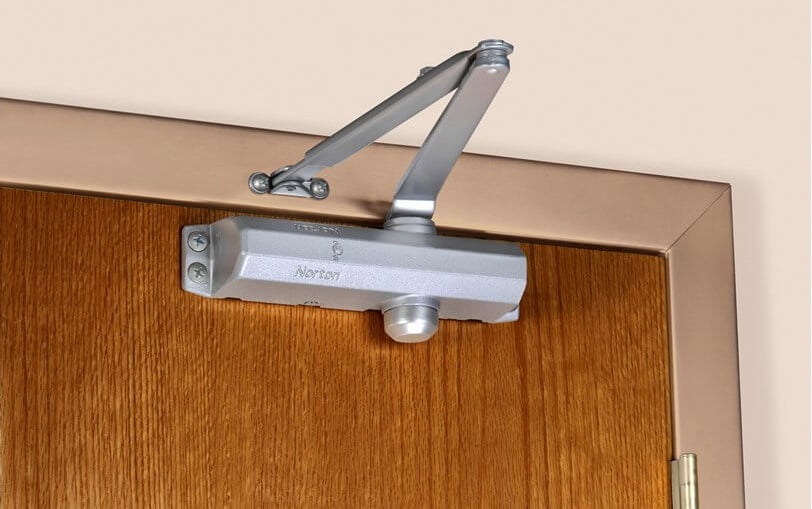

Доводчик входной двери

Для того, чтобы доводчик долгие годы выполнял свои функции, его нужно регулярно обслуживать и следить за его настройками. Сделать это можно самостоятельно, не прибегая к услугам специалистов.

Виды дверных доводчиков и принцип их работы

Для того, чтобы отрегулировать работу доводчика, нужно понимать принцип его устройства, потому что существуют разные виды и механизмы этих устройств.

Однако, вне зависимости от вида, у любого доводчика есть обязательные составляющие, к которым относятся — клапаны, пружина, поршень, короб, крепежная фурнитура и уплотнитель.

Устройство доводчика двери

Принцип работы любого доводчика сводится к сжиманию и разжиманию пружины — при открытии двери она сжимается, а при закрытии приходит в исходное положение.

Все доводчики можно разделить на группы по нескольким признакам.

По способу установки:

  • Накладной доводчик

Представляет собой механизм состоящий из винтов и клапанов, которые устанавливается на внешней верхней части короба двери и регулируется посредством закручивания винтов;

Накладной доводчик двери

  • Напольный доводчик

Устройство немногим отличается от накладного доводчика и по принципу работы и по его регулировке, но находится в нижней части двери. Такие доводчики в основном ставятся на дверях в нежилых помещениях — офисах или магазинах;

Напольный доводчик двери

  • Скрытый доводчик

Это более сложный механизм отрегулировать который самостоятельно не получится. Такие доводчики вмонтированный в дверь и срабатывают автоматически.

Скрытый доводчик двери

По принципу работы:

  • Гидравлический доводчик

Это небольшой бокс наполненный маслом, внутри которого находятся пружина и поршень. Плавное закрытие открытой двери происходит благодаря разжиманию пружины. Если доводчик не срабатывает, то следует просто смазать механизм синтетическим маслом;

Устройство доводчика двери

  • Электрический доводчик

Это безразборная конструкция, которая состоит из цельного металлического блока заполненного маслом. Внутри этого блока находятся все ходовые части доводчика — поршень, пружина, зубчатые шестеренки и клапаны. Снаружи короба имеется рычаг и гайка. Все эти элементы отвечают за плавное закрытие дверного полотна. Скорость закрытия регулируется винтами. Современные доводчики имеют дополнительный клапан, которые позволяет задерживать дверь в момент закрытия под углом 85 градусов, и захлопывать ее по достижению угла в десять градусов;

Электрический доводчик двери

  • Пневматический доводчик

Работает этот доводчик также посредством сжимания и разжимания пружины. Корпус доводчика состоит из двух коробов, один из которых наполнен воздухом. При открытии двери воздух перекачивается из полного отсека в пустой, обеспечивая сопротивление для пружины. За счет такой простой системы и происходит аккуратное и бесшумное закрытие двери. Причем, когда полотно двери достигает угла в 15 градусов, закрытие значительно замедляется и дверь не хлопает.

Пневматический доводчик двери

По типу механизма:

  • Кулачковый слайдовый доводчик

Применяется на больших и тяжелых дверных конструкциях и обеспечивает плавную работу пружины;

  • Зубчатый рычажный доводчик

Применим для любых типов дверей. Пружина в нем движется за счет работы шестеренок.

Когда и как регулировать доводчик

Механизм любого типа доводчика требует ухода минимум два раза в год. Дверями пользуются регулярно, поэтому процесс износа и расстройства работы является неотвратимым. Но регулировка доводчика не представляет сложности, не отнимает много времени и не требует специальных навыков.

Регулировка доводчика двери

Многие доводчики заполнены маслом, и при сезонном изменении температур их работа значительно ухудшается, поскольку холод способствует загустению масла. А вот высокие температуры наоборот делают жидкость более эластичной. Поэтому зимой и летом винты доводчиков нужно подтягивать.

Регулировка доводчика двери

Остальные настройки доводчика зависят от личных предпочтений и требований, и как правило осуществляются на стадии установки дверного блока.

Что можно отрегулировать при помощи доводчика

Настройка скорости движения двери

Доводчики оснащены двумя винтами, которые располагаются на корпусе устройства. Один из винтов (это указывает производитель в инструкции) отвечает за функцию скорости движения дверного полотна. Производитель всегда указывает максимальное количество поворотов винта. Стандарт — это два оборота. Если винт провернуть более двух раз, это может привести к порче механизма из-за повреждения короба с маслом. Для того, чтобы замедлить скорость, винт следует крутить по часовой стрелке, а чтобы ускорить — против. При этом крутить винты нужно осторожно — на четверть или половину оборота.

Регулировка доводчика двери

Но скорость можно откорректировать и через пружину доводчика. Для этого можно затянуть пружину или ослабить ее путем прокрутки в нужном направлении. Тогда дверное полотно будет «ходить» с нужной скоростью.

Настройка дохлопа

Доводчик оснащен функцией дохлопа, благодаря которой дверь не входит с треском в лутку, а перед закрытием оставляет маленький зазор в 20-10 см и аккуратно «вносит» полотно в дверную раму. Чем больше скорость дохлопа, тем сильнее удар в момент закрытия.

Дохлоп регулируется вторым винтом доводчика, который также не следует прокручивать полностью более двух раз, и работает он по принципу регулировки скорости двери: по часовой стрелке медленнее, против — быстрее.

Регулировка доводчика двери

Винт подтягивают не более чем на пол оборота, так чтобы в момент, когда до полного закрытия двери остается 10-15 градусов, ее движение замедлилось, а доводчик плавно затянул полотно в раму.

Настройка открытого положения двери

Для того, чтобы держать дверь открытой, доводчик должен иметь функцию «hold open». Для ее активации нужно открыть дверь на 90 градусов и выставить фиксатор, под тем углом, который необходим. Тогда параметр «открытые двери» будет срабатывать регулярно по достижению полотном настроенного угла.

Регулировка доводчика двери

Закрыть дверь можно потянув ее на себя и отпустив. Тогда закрытие произойдет в режиме остальных настроек доводчика.

Настройка промежуточного хода

Кроме двух болтов отвечающих за дохлоп и скорость закрытия дверного полотна, на доводчике можно увидеть и третий. Его значение заключается в том, чтобы удерживать дверь в заданной плоскости.

Регулировка доводчика двери

Но если нужно, на какое-то время оставить дверь открытой на определенный срок и для конкретных целей (например занести или вынести мебель), а функция «hold open» в доводчике отсутствует, то можно использовать маленькую хитрость с третьим болтом.

Для этого, дверь открывают под нужным углом (более 90 градусов) и очень туго затягивают болт. Когда необходимости в открытых дверях нет, болт возвращают в исходное положение. При помощи «третьего болта» можно также настроить функцию «задержки» закрытия двери. Для этого болт нужно закрутить потуже, но не до конца — тогда какое-то время дверь будет оставаться открытой.

Регулировка усилия дверного доводчика

Что нельзя делать с доводчиком

С одной стороны, доводчик это несложный механизм, который легко регулируется под нужные параметры. Но любое, даже самое простое устройство можно испортить, если не соблюдать простые правила. Итак, при настройке работы доводчика и во время его эксплуатации не следует:

  • принудительно давить на дверь в момент закрытия;
  • подпирать или удерживать дверь, что бы она не закрывалась;
  • не вешать на дверь и ручку тяжелые вещи, чтобы диагональ не перекосилась, и дверная конструкция не выгнула механизмы доводчика;
  • не выкручивать полностью настроечные болты. Это приведет к разгерметизации капсул и потере масла. Тоже самое произойдет, если провернуть болт на полных два оборота от исходной точки;
  • винты нужно прокручивать отверткой, очень плавно, делая не более половины от полного оборота.

Регулировка и настройка доводчика двери. Видео урок
