Монтаж системы отопления частного дома своими руками

Одним из основных критериев выбора в пользу проживания в квартире многоэтажного дома является система отопления. Еще несколько десятков лет назад единственным способом отапливать в холода частные дома было трудоемкое печное отопление. Однако прогресс не стоит на месте, и современные технологии позволяют оборудовать в частном доме такую систему отопления, которая по своим технологическим характеристикам даже превышает стандартные системы для многоквартирных домов. Рассмотрим, как полностью сделать современную и эффективную систему отопления в частном доме своими руками.

Виды отопительных систем для частного дома.

Какое отопление лучше для частного дома? Давайте разбираться. По сути, основное различие отопительных систем состоит в виде применяемого топлива. На данный момент отопление частного дома может быть организовано системами следующих видов:

— открытый огонь;
— паровое;
— водяное;
— воздушное;
— электрическое.

Первый вид отопления как раз является тем фактором неудобства, из-за которого большинство людей предпочитают проживать в многоквартирных домах. Огонь следует поддерживать, тепло распределяется неравномерно, что не позволяет прогреть большой по площади дом. Поэтому рассмотрим, как сделать эффективное отопление частного дома своими руками с применением современных технологий.

Паровой котел.

Стоит заметить, что система парового отопления для жилого фонда не применяется. Паровым отоплением называют стандартное отопление водой. Дело в том, что паровые котлы имеют сложную конструкцию, большой объем и являются опасными для жилых помещений. Мощность парового котла значительно выше, чем необходимо для обогрева жилища даже в самый мороз.

Пар в системе нагревается до 120 градусов и под давлением подается в систему отопления. Остывая, пар в виде конденсата (воды) возвращается в котел. Теоретически, если обогревать паровым котлом жилище 120 м2 в самые лютые холода, то минимальная температура в помещении составит 50-60 градусов. Поэтому паровой котел в принципе неприемлем для отопления дома.

Водяная система отопления.

Данная система используется наиболее широко, ввиду больших возможностей в конструктивном решении котла, самой системы и большого разнообразия необходимых энергоресурсов.

Водяная система отопления

В системе водяного отопления нагревательным элементом помещения служит горячая вода. Также может использовать и антифриз. Сама система очень простая. Базой является котел, который, сжигая топливо, нагревает воду. От котла расходится система труб и накопителей воды (радиаторов). Вода перемещаясь по трубам и радиаторам, отдает свое тепло. Остывшая вода возвращается в котел и нагревается заново. На выходе из котла оборудован расширительный бак для конденсации пара, счетчик давления и двигатель, который выполняет функцию движущей силы для воды. Также водяная система отопления может работать по принципу естественной циркуляции, без двигателя.

В качестве топлива может использовать природный газ. Газовые котлы высоко эффективны, экономичны, безопасны. Если к дому подведена газовая труба – целесообразно выбрать газовый котел. Недостатками газового котла является не повсеместная газификация (если газовая магистраль к дому не подведена, монтаж газового котла невозможен), необходимость его обслуживания и контроля службой газа. Однако достоинства газового котла сделали его одним из самых популярных среди владельцев частных домов.

Твердотопливные котлы используются в не газифицированной местности. Устройство котла сходно с газовым, однако вместо камеры сгорания газа в нем устроена камера для сгорания твердого топлива (например, угля, дров, торфа). Для работы котла необходимо закупать топливо для него и оборудовать специальное место хранения. В остальном котел на твердом топливе имеет место быть, ведь пока что стоимость твердого топлива невелика, да и современные котлы имеют высокий КПД.

Система отопления

Электрический котел использует в качестве топлива электроэнергию. Такой котел относится к неэкономичным системам и установить электрические радиаторы дешевле.

Последние годы для получения электроэнергии все чаще используются «экологичные» методы – солнечные батареи, ветряки, водяные генераторы и магнитные генераторы. Если вы монтируете автономную систему электроснабжения, вполне можно использовать электроэнергию для отопления дома. И все же, отдайте предпочтение более экономичным отопительным системам – тем же электро радиаторам.

Что касается жидкотопливного котла, его работа также влетит в копеечку. Дизель и мазут – весьма дорогое топливо, к тому же нужно оборудовать специальные резервуары для его хранения. Даже при всех выполненных условиях техники безопасности, данное хранилище на территории участка представляет опасность.

Чтобы выбрать мощность котла, нужно отталкиваться от площади помещения и уровня его теплоизоляции. Как правило, каждый котел маркирован и в его техническом паспорте указано, какую площадь он в состоянии обогреть. Также необходимую мощность можно рассчитать самостоятельно.

Перед тем, как монтировать котел, нужно рассчитать стоимость материалов и самого монтажа. Это можно сделать и самостоятельно. В первую очередь определите, какой вид топлива вы будете использовать для отопления. В примере расчета мы приведем газовый котел.

Для того, чтобы смонтировать отопительную систему, нужно получить разрешение службы газа и утвердить проект в органах архитектуры. Для монтажа автономного отопления нужны разрешительные документы и проект. Для этого следует заплатить госпошлину по фиксированной ставке, оплатить проект, работу проектного отдела и монтаж согласно составленного проекта. Естественно, сам газовый котел будет монтировать газовщик. Учтите стоимость работы мастера. Остальную часть системы вполне можно сделать самостоятельно.

Система отопления

Как выбрать котел для отопления частного дома.

Если вы задумываетесь над вопросом какой котел лучше для отопления частного дома, то мы подскажем варианты. Можно сделать ход конем и приобрести двухконтурный котел. Тогда у вас будет решена и проблема подачи горячей воды. Конструкция двухконтурного котла позволяет нагревать как воду для отопительной системы, так и водопроводную. Это конструктивное решение совмещает в себе функции отопительного котла и газовой колонки. Естественно, двухконтурный котел стоит дороже, для его присоединения к системе водоснабжения нужны дополнительные материалы и, возможно, услуги водопроводчика. Учтите это в смете. Плюс такого котла – колоссальная экономия на горячей воде и возможность пользоваться горячим водоснабжением круглосуточно и круглогодично.

Согласно проекту, следует приобрести и все составляющие системы. Это и радиаторы, и трубы, и крепежи. Также нужны краны, фитинги, расширительный бачок, двигатель и прочие элементы системы как того требует проект.

Стоимость монтажа сильно зависит от стоимости расходников. Сейчас система отопления частного дома подразумевает использование большого разнообразия материалов.

Радиаторы можно приобрести из стали, чугуна, алюминия, нержавеющей или легированной стали. Естественно, цена на каждый материал очень отличается. Радиаторы из нержавеющей или легированной стали самые дорогие, их может позволить себе далеко не каждый. Однако они самые надежные. Чугунные радиаторы самые дешевые и самые недолговечные.

Алюминиевые радиаторы отопления устройство

Трубы можно приобретать из отличного от металла радиаторов материала. Для монтажа транспортной системы используются стальные трубы (оцинкованные, из легированной стали, из нержавеющей стали), из полимеров (пластиковые, полипропиленовые, полиэтиленовые, металлопластиковые), медные. Самыми дорогими являются медные трубы. Они практически вечные, нечувствительны к температурным перепадам, прочные и надежные. Наиболее демократичные по цене трубы из полимеров. Однако они имеют ряд недостатков. Они чувствительны к температурным перепадам, склонны к деформациям, теряют прочность при сгибах. Прочней являются стальные трубы – стойки к коррозии, долговечные, надежно крепятся. Однако они редко используются.

На количество материалов и, соответственно, цену, влияет и тип отопительной системы. Она может быть коллекторной, однотрубной, двухтрубной.

Система водяного отопления пользуется огромной популярностью среди домовладельцев. Она не лишена недостатков – дорогие материалы, сложность монтажа и необходимость регулярной профилактики (чистка и обслуживание котла, контроль давления в системе, развоздушивание системы).

Воздушная система отопления.

Система отопления в частном доме может быть воздушного типа. Ключевой ее недостаток в том, что оборудовать данную систему отопления можно лишь на этапе строительства. В дальнейшем это невозможно.

Во время возведения здания монтируется система воздуховодов, выходов воздуха и ставится теплогенератор. Система работает по принципу перемещения воздушных масс. Теплогенератор греет воздух, проникающий по системе воздуховодов в помещение и вытесняющий холодный воздух к воздухозаборам. Он поступает обратно в теплогенератор, нагревающий холодный воздух до нужной температуры, и затем прогретый воздух вытесняет остывший. В этой циркуляционной системе есть один недочет: если открыть окно или дверь, нарушается воздушная циркуляция.

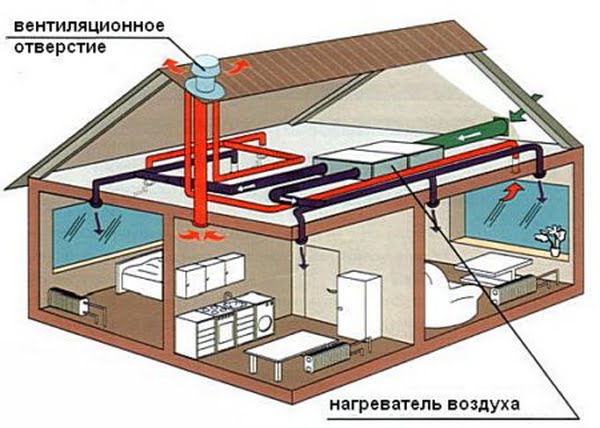

Воздушная система отопления

Воздушная система подразделяется на два типа: принудительную и гравитационную.

Принудительная система использует вентилятор для улучшения циркуляции воздуха. Эта система эффективней и позволяет нивелировать недостаток воздушной системы – при открытии дверей и окон не происходит значительного нарушения циркуляции тепла.

Гравитационная система – базируется на базовых физических законах, когда масса теплого воздуха достигает той отметки, которая позволяет естественным образом вытолкнуть холодный воздух в воздухозаборники.

Дополнительно система воздушного отопления конструктивно позволяет подмешивать свежий воздух с улицы, чтобы освежить помещение.

Теплогенератор системы данного вида может работать на газовом энергоносителе (газ может поступать как из газомагистрали, так и в баллонах), дизеле или керосине. Для выхода продуктов сгорания оборудуется автономный от системы воздухораспределения помещения дымоход.

Проект воздушного отопления и смету может составить только специалист. В список затрат входят услуги проектировщиков, сметчиков, разрешительных органов. Затраты на материалы составляют: затраты на котел, материалы для воздуховодов (жесткие или гибкие), систему изоляции (воздуховоды примыкают к внешним стенам) и прочие расходные материалы. В целом монтаж воздушной системы отопления обойдется даже дороже, чем водяной.

Электрическое отопление.

Электрический котел самый энергоемкий и затратный при эксплуатации. Кроме того, у него низкий КПД (эффективность). Обычно к нему подключают отопительную систему водяного типа с газовым котлом, чтобы снизить затраты.

Электрический котел устанавливают, когда нет возможности поставить котел, потребляющий иной вид топлива. В случае использования электричества как энергоносителя для отопления жилья, целесообразней использовать электроконвекторы вместо сложной системы с котлом (экономней и продуктивней).

Электрическое отопление

Система отопления на электричестве реализуется несколькими способами:

— установка электроконвекторов;
— инфракрасные длинноволновых обогревателей (устанавливаются на высоте);
— система «теплый пол».

Установка электрических обогревательных систем не требует специфического монтажа и существенного количества расходных средств. В итоге данная система отопления частного дома дешевле в части ее монтажа, однако очень затратная при эксплуатации (счета за электричество не порадуют).

Еще одним минусом электрической системы обогрева является неравномерность прогрева: вверху воздух теплый, у пола – холодный. Эта проблема решаема, если установить систему теплого пола.

Чтобы просчитать нужное количество нагревательных элементов, нужно знать общую площадь помещения (в метрах кубических) Для этого умножьте площадь помещения на высоту потолков. В итоге получаем площадь воздуха, которую нужно обогреть. Какова потребность дома в обогреве – определяет степень его изоляции. Чем лучше теплоизоляция помещения, тем меньше нужно энергии для обогрева. Умножим потребность обогрева помещения на его площадь и получаем необходимую общую мощность нагревательных элементов (например, конвекторов). Общая мощность всех конвекторов должна удовлетворять потребность в прогреве дома. Можно взять больше маломощных конвекторов или меньше по количеству, но более мощные приборы. Решать вам.

Возможен монтаж электрической системы одного вида, а можно скомбинировать две или больше. Например, конвекторы с системой теплый пол (особенно если имеется проблема сырости в подвале), или теплый пол с инфракрасными обогревателями.

Особенности установки водяной системы отопления.

Вода является одним из самых оптимальных теплоносителей. Поэтому, независимо от вида топлива, используемого котлом, многие владельцы домов выбирают водяную систему отопления. Рассмотрим, как ее сделать своими руками.

Установить, в зависимости от потребностей, можно систему двух типов:

— одноконтурную (только отопление)
— двухконтурную (отопление + горячее водоснабжение).

Также можно поэкспериментировать с циркуляцией воды в трубах.

Отопление частного дома своими руками: схемы.

Монотрубная система (однотрубная).

Принцип движения воды в однотрубной системе таков. Вода из котла перемещается по трубе из одного радиатора в другой. Естественно, на пути движения температура воды в системе падает за счет передачи тепла в помещение. Как правило, температура в последнем радиаторе уже недостаточна, чтобы должным образом обогреть помещение. В этом и заключается ее основной недостаток. Если один радиатор выйдет из строя, придется отключать всю систему. Также ее практически невозможно отрегулировать. Монотрубная система самая простая в монтаже и демократичная по затратам, но с низкой эффективностью и последующими неприятными нюансами эксплуатации.

Однотрубная система отопления

Параллельная система (двухтрубная).

Эта система получила свое названия за счет использования двух параллельных труб. По первой трубе подогретая в котле вода перемещается в радиаторы, а по второй – поступает обратно в котел для подогрева. Трубы с горячей и остывшей водой подключены к каждому радиатору по параллельной схеме. Эту конструкцию можно усовершенствовать: если установить у каждого радиатора краники, можно отключать любой радиатор от подачи воды, не нарушая общую циркуляцию воды по системе. Это позволяет выключить любой радиатор, если он поврежден. Естественно, в завершающем систему радиаторе вода будет холодней, чем вначале цикла, однако в целом теплопотери незначительны.

Двухтрубная система отопления

Коллекторная система отопления.

Эта система самая новая и совершенная, эффективная, но и самая дорогая и сложная по части установки. Ее технологической особенностью является подведение труб для горячей и остывшей воды непосредственно к каждому радиатору. Эта отопительная схема дает возможность регулировать температуру в любом радиаторе автономно (соответственно – в любом помещении), в любой момент выключить любой радиатор из системы, не отключая отопление полностью. Эта схема сложная, понадобятся специальные знания и навыки, а также установка коллекторного шкафа и дополнительное использование труб.

Коллекторная система отопления

Отопление частного дома своими руками пошагово.

Для того, чтобы установить автономную систему отопления частного дома, сперва нужно определиться, какой тип отопления использовать, вид котла, энергоносители и выбрать тип энергораспределителя (например, воду). Оптимальна та система, топливо для которой самое дешевое.

После принятия решения по типу системы, следует получить разрешение на ее установку и ее проект. Только после получения разрешения и с наличием проекта на руках можно покупать материалы и начинать установку. Приобретите котел и все расходные материалы.

Первым монтируется котел. Он должен находиться либо в подвале, либо в специализированном помещении. Расположите его подальше от стены для свободной циркуляции воздуха, а пол рядом с котлом следует сделать из огнеупорного материала. Обязательное требование к котельной – хорошая вентиляция.

Выведите дымоход от котла, установите все необходимые конструктивные элементы, предусмотренные проектом: расширительный бачек, насос, измерительные приборы и прочие. После установки котла и комплектующих системы, проводят трубопровод до мест установки радиаторов. Для проведения магистральной системы необходимо пробивать в стенах дыры и проводить через них трубы. После выполнения работ замажьте стены раствором, подготовив их к косметическим манипуляциям.

Заключительным этапом монтажа является установка радиаторов. Они устанавливаются под окнами на специальных кронштейнах. Желательно, чтобы радиатор закрывал все пространство под оконным проемом. Расположить радиатор требуется на расстоянии 10-15 см от подоконника, столько – же – до пола и 2-3 см от стены. Затем монтируем на радиаторы термодатчики, краники и прочую фурнитуру.

Отопление

После застывания раствора и клея (если они используются), можно наполнять систему водой и делать пробный запуск. Он покажет, где какие недоработки (может, не герметично соединены трубы или есть дефекты в радиаторе и.т.д). Пробный запуск, если котел газовый, осуществляется только в присутствии газовиков.

Отметим, что тип системы, материалы системы и энергоносители следует выбирать по следующим параметрам: качество системы, доступность энергоносителей и автономность. Выберите тот вариант, который наиболее полно удовлетворяет именно ваши потребности. Что касается самого монтажа системы, то это дело очень сложное и делать его самостоятельно не следует, если вы не специалист в данной области. Доверьте профессионалам составление проекта и монтаж котла с комплектующими. Своими руками можно смонтировать магистральную систему и радиаторы, но желательно это делать под контролем профессионалов.
