Как правильно установить печь каменку в бане и сауне

Домашнему мастеру, решившему установить печь для бани и сауны, необходимо знание способов защиты деревянных стен от высоких температур, пошаговая инструкция установки каменки и дымохода и понимание правильного места для постройки. От качества печи для бани и правильности ее монтажа зависит не только уютная атмосфера в парной, но и пожарная безопасность здания, а главное — здоровье человека.

Приобретать печь для бани мы рекомендуем только у проверенного производителя, например, в интернет-магазине Теплодар, а как установить печь, расскажем ниже.

Виды печей каменок для бани и сауны.

Перед началом работ необходимо определится с конструкцией и видом печи. Разберем этот вопрос подробно.

Печи подразделяются на металлические и кирпичные.

Металлическая печь для бани и сауны.

Металлическая печь – это быстрый и недорогой способ оборудовать парную надежным отопительным агрегатом. Простые модели умельцы производят из любого подручного материала. Для этих целей используют старые колесные диски, металлические емкости или изготавливают из листовой стали.

Как правильно выбрать печь для бани

Конструкция простая:

  • топка с закладкой дров;
  • зольник с поддувалом и колосниковой решеткой;
  • отделение для укладки камней;
  • дымоход.

Как правильно выбрать печь для бани

Если позволяют средства, лучше приобрести чугунную финскую каменку, но стоимость такой печи может превысить затраты на постройку бани.

Кирпичная печь для сауны и бани.

Кирпичные печи – это долгий и затратный вариант для самостоятельного строительства. Здесь понадобится умение выполнения кладки кирпича и знание конструкции и принципа действия агрегата. Но долговечность и производительность намного превосходят стальные печи. Подробнее о кирпичной печи читайте статью «Печь из кирпича своими руками«.

Печь с камином

Особенности конструкции топочного отсека печи для бани и сауны.

Независимо от материала печи, требуется определиться с конструкцией ее топки:

1. Закладка дров производится непосредственно в парилке – это самый испытанный и популярный вариант. Здесь можно в любой момент подбросить дрова и повысить температуру.

Схема расположения печи в сауне

Если до оборудовать простую самоделку дверцей из жаропрочного стекла – печь превращается в камин. Но такая конструкция имеет свои отрицательные качества:

  • в парной потребуется выделить место для запаса дров, что не добавит пространства и чистоты помещению;
  • такая конструкция способствует быстрому выгоранию кислорода при открывании и закрывании дверцы.

2. Постепенно вытесняет традиционный способ закладки дров, выносной тип топочного отсека. Топка выносится в помещение предбанника сквозь перегородку с помощью соединяющего короба:

  • теперь уровень кислорода в парной не изменен;
  • конструкция обеспечивает чистоту полов и сохраняет общую площадь парилки;
  • еще одно достоинство становится очевидным при отрицательных температурах – удлиненный топочный отсек способен отапливать не только парную, но и комнату отдыха.

Схема расположения печи в бане

3. Вариант, который применяется только при оборудовании походных или для обогрева однокомнатных бань – приемная часть топки выносится сквозь стену на улицу.

Схема расположения печи в бане с выносом топки на улицу

Неудобство заключается в ослаблении конструкции и невозможности повысить температуру и подкинуть дрова из теплого помещения.

Важно! В продаже бывают каменки, оснащенные переносными дверцами, которые можно устанавливать с разных боков топки. При самостоятельном изготовлении этот фактор следует обязательно учитывать.

Правила выбора места монтажа печи для бани и сауны.

Русские бани – это строение из бруса или кирпича с деревянной отделкой внутренней части здания. Поэтому место установки – это основной этап подготовительных работ. Это касается в основном стальных печей, но и для кирпичных каменок существуют правила СНиПа.

Критерии выбора точки установки или строительства печи.

Перед началом работ важно ответственно подойти к выбору места установки печи, а также к выбору самой печи для парной по следующим критериям:

  • мощность агрегата. Эта характеристика влияет на габариты топки, общей конструкции и величины закладки камней. Для расчета пользуются простым правилом – для отопления каждого м2 потребуется мощность печи, равная 1кВт/час;
  • конструкцией топки и места выхода дымохода. Горизонтальный отрезок трубы отвода отработанных газов должен быть не более 1 м;
  • материал стен, потолка и пола. От этого зависит выбор материала и расстояние от печи до легковоспламеняющихся поверхностей;
  • материал, из которого изготовлена каменка. Минимальное расстояние до деревянной стены от кирпичной печи – 30-40 мм.

Требования СНиПа при установке печи.

Где установить печь в бане – правила требуют выдерживать минимальные отступы от легковоспламеняющихся поверхностей при установке металлических конструкций:

1. Минимальный отступ от деревянной или другой стены из легковоспламеняющихся материалов до стальной стенки незащищенными предохранительными экранами – от 800 мм.

2. При проходе топки сквозь стену, она должна быть выполнена из негорючего материала и защищена слоем теплоизоляции от 120 мм.

3. Минимальный размер от оштукатуренного потолка до верхней части каменки – 800 мм. Этот размер увеличивается до 1200 мм, если потолок выполнен из горючих материалов.

4. Расстояние от нижней грани печи до деревянного пола, защищенного защитным экраном со слоем теплоизоляции – 130 мм.

5. При монтаже стальной каменки, фундамент или защитный экран для пола должен превышать габариты печи – минимум на 100 мм.

6. 1250 мм – это минимальный размер от дверки топочного отсека до противоположной стены.

Схема расположения печи каменки в бане

Если печи оборудованы водонагревательными баками, которые установлены на трубу дымохода или навесными сетками с камнями, расстояние до стен измеряется от этих приборов.

Важно! Не рекомендуется устанавливать отопительный прибор в глубокие ниши – такие условия значительно сокращают срок службы агрегатов.

Покупатель должен обязательно проверить сертификаты качества и паспорт на отопительную технику, в которой должен быть указан производитель, номер партии и специальный голографический знак.

С теоретическими вопросами все ясно, теперь необходимо ознакомится с ответом на основной вопрос статьи — как правильно установить печь в бане?

Пошаговая инструкция правильной установки печи каменки в бане.

Домашнему мастеру понадобится выполнить работу в несколько этапов:

  • обустройство фундамента или негорючего основания;
  • установка каменки;
  • вывод трубы дымохода на крышу;
  • обустройство защитных экранов.

Разберем каждую операцию подробно.

Оборудование фундамента для печи.

В этом вопросе требуется знать приблизительную массу отопительного прибора, водонагревателя и массу закладки камней. Если печь кладется из кирпича, для расчета потребуется по схеме порядовки рассчитать количество кирпичей, умножить на массу отдельного блока. При этом обязательно учитывается количество керамических и огнеупорных шамотных кирпичей.

При массе конструкции менее 700 кг, обустраивать ее отдельным фундаментом не потребуется. Достаточно будет уложить несколько рядков строительного кирпича на прочную основу, которая крепится к лагам.

Схема фундамента для металлической печи для бани

Разберем подробнее вариант оборудования основания для стальной печи с массой менее 700 кг:

  • измерив, габариты каменки, к размеру добавляют 100-150 мм, так чтобы не приходилось колоть кирпичи;
  • размечают на выбранном участке контуры плиты, по углам высверливают отверстия для прохода полотна электро лобзика;
  • отрегулировав глубину реза, вырезают проем в полу. Здесь важно вытащить все гвозди и не повредить лаги;
  • на лаги укладывают лист ЦСП и сплошным слоем на цементно-песчаный раствор выкладывают 2 ряда кирпичей;
  • минимальная высота над уровнем пола 120 мм, поэтому придется использовать толстый слой раствора или первый рядок укладывают на ребро. По свежему, не застывшему слою выполняют расшивку швов, но можно обойтись и без этого просто оштукатурив основание.

Теперь основанию необходимо дать время на осадку и застывание раствора, и только после этого можно приступать к установке отопительного прибора.

Пошаговая инструкция установки защитных экранов на стены и каменки.

Разберем вариант установки печи с выносной топкой:

1. На поверхности стены размечают место прохода удлинителя топочного отсека. Паз должен быть больше натуральных габаритов детали на 200-300 мм. По углам высверливают отверстия большим сверлом и вырезают полость по черте разметки.

Установка печи в бане

2. На месте прохода дымохода сквозь конструкцию крыши выполняют паз для установки проходной муфты. Можно вывести трубу сразу сквозь стену на улицу, но это не всегда возможно и удобно.

3. На размеченные места размещают отдельные детали печи и корректируют отверстия в стене и крыше. Затем размечают места крепления топки и муфты дымохода, высверливают тонким сверлом для захода саморезов.

4. По уровню устанавливают печь, в комнате отдыха саморезами закрепляют приемную часть выносной топки с дверцей. Отдельные части скрепляют между собой. Отверстие в перегородке обкладывают керамическим или простым кирпичом и заполняют оставшееся пространство до металла слоем теплоизоляции. Не рекомендуют использовать плиты асбеста – при нагреве и высокой влажности, материал выделяет вредные вещества для здоровья человека.

5. На поверхности стен и перегородок с помощью саморезов по дереву закрепляют обрештовку, заполняют свободные расстояния базальтовой ватой и крепят защитные экраны с зеркальной наружной поверхностью или кладут простую керамическую плитку. Зеркальная поверхность будет отражать тепло, способствовать быстрому обогреву парной. Но можно просто обложить стены кирпичом, плиткой, плитами ЦСП и другими материалами – главное, чтобы они не боялись сырости.

Важно! При строительстве кирпичной каменки работы ведутся по схеме – порядовке, но минимальный отступ от стен в 40 мм оставляют обязательно. Это способствует проветриванию поверхностей и не вызывает деформацию деревянных деталей.

Монтаж трубы дымохода печи для бани.

Эта работа потребует выполнить несколько операций:

1. Для работы используют современные сэндвич-трубы. Они монтируются с помощью раструбных соединений. Основное достоинство – каждая деталь состоит из внутренней и наружной стальной трубы и внутреннего теплоизоляционного слоя. Первую трубу соединяют с патрубком дымохода, выходящим из печи. Детали закрепляют с помощью специальных хомутов.

2. Трубу выводят сквозь конструкцию крыши в подготовленное заранее отверстие, заводят специальный стакан или муфту с внутренним слоем теплоизоляции. Стакан должен плотно насаживаться на трубу.

3. Дымоход и стакан закрепляют с помощью специального хомута к деревянным стропилам на саморезы.

4. Сверху одевают защитную юбку, превышающую размер отверстия на 100-150 мм, поверхность крыши закрывают слоем теплоизоляции, затем накладывают покрытие и сверху монтируют юбку. Ее внутреннюю поверхность обрабатывают герметиком, плотно прижимают защиту к поверхности крыши и фиксируют саморезами, для герметичности места крепления под головки подложены резиновые прокладки.

5. Теперь важно предварительно проверить герметичность монтажа. Для этого выше места выхода трубы выливают несколько ведер воды и проверяют соединение внутри бани. Если есть дефекты, их снова обрабатывают герметиком, закрепляют и выполняют повторный пролив.

6. Труба дымохода должна выступать над коньком крыши на 1000 мм. Сверху ее закрывают специальным колпаком.

Установка дымохода печи в бане

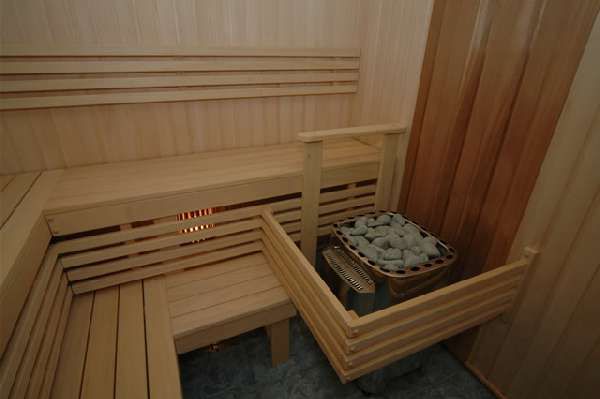

Установка защитных экранов печи.

Металл при сгорании твердого топлива нагревается и вызывает сильные ожоги при касании печи телом. По этой причине и для равномерного распределения тепла конструкцию закрывают защитными экранами. Это может быть кирпичные стены или панели из прочного теплоизоляционного материала. Каждый способ имеет свою пошаговую инструкцию.

Установка защитных экранов печи

Независимо от способа и материалов, эта работа должна проводиться с учетом требований безопасности:

  • защитный экран устанавливается не ближе 150 мм от стены;
  • расстояние от печи до защиты – 80-150 мм;
  • максимально возможная высота должна превышать габариты каменки на 250 мм;
  • в нижней части экрана должны быть изготовлены отверстия или пазы для лучшей вентиляции помещения.

В заключение отметим.

Как правильно установить печь в бане? Главное в этом вопросе аккуратность, внимательность, ответственность и знание основных моментов и этапов работы. Правильно подобрав и установив отопительный прибор в безопасном месте, и защитив его с помощью экранов — любители русской бани получают надежный и производительный агрегат. От этого зависит безопасность близких и родных людей и сохранность вашего строения.

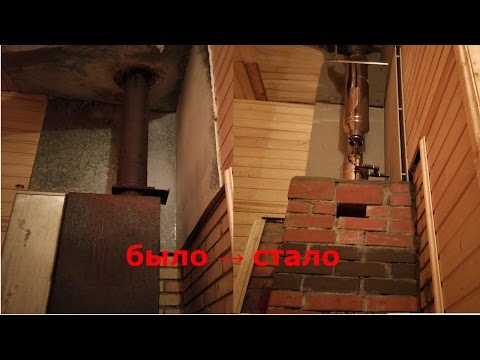

Видео инструкция этапов монтажа банной печи и дымохода.

Пошаговая инструкция, всех тонкостей этапов монтажа банной печи и дымохода, на конкретном примере.
