Когда речь заходит о трубопроводных системах, в первую очередь вспоминаются трубы, насосы, компрессоры. Но есть один элемент, без которого невозможна стабильная и безопасная работа всей системы, и он чаще всего остаётся в тени. Трубопроводная задвижка – это ключевой элемент, контролирующий потоки в системах, где важна точность, надёжность и долговечность. Давайте разберёмся, в чём заключается её истинная значимость и почему она заслуживает большего внимания.
Многообразие задвижек: каждый тип – для своей задачи
Современные инженерные системы предъявляют жёсткие требования к регулирующей и запорной арматуре, и одним из важнейших звеньев в этом процессе выступает задвижка. То, насколько эффективно работает система, во многом зависит от того, какой тип задвижки используется. Инженеры в сфере строительства трубопроводов уверены: универсальной модели не существует — выбор всегда должен быть точечным, основанным на специфике среды и условий эксплуатации.
Клиновые задвижки
Клиновая задвижка — классика, проверенная временем. Её конструкция проста, но в этом и кроется преимущество: меньше подвижных частей, меньше шансов на поломку. Особенность клина — возможность создания плотного перекрытия потока. Он может быть как металлическим, так и с резиновым покрытием, что обеспечивает дополнительную герметичность.
- В коммунальных системах чаще всего применяются модели с обрезиненным клином:
- задвижка с обрезиненным клином фланцевая чугунная, F4, клин-чугун GGG50+EPDM, PN16;
- задвижка клиновая с указателем положения фланцевая чугунная, F4, клин-чугун GGG50+EPDM, PN16.
- Для систем с более агрессивной средой или повышенным давлением актуальны муфтовые модели:
- задвижка клиновая муфтовая нержавеющая, клин-нж сталь 304, PN16.
Эксперты отмечают, что при правильно подобранной клиновой задвижке можно добиться герметичности до класса «А» без необходимости в дорогостоящем обслуживании.
Шиберные (ножевые) задвижки
Эти модели получили своё название благодаря конструкции: тонкая пластина-шибер прорезает поток рабочей среды. Это делает такие задвижки незаменимыми в промышленности, где используются жидкости с механическими включениями. Например, в целлюлозно-бумажной промышленности, пищевом производстве, очистных сооружениях и шахтах.
- Примеры исполнения:
- задвижка шиберно-ножевая однонаправленная межфланцевая чугунная, шибер-нж сталь AISI304, PN10;
- задвижка шиберно-ножевая с электроприводом 380В, шибер-нж сталь AISI304, PN10;
- задвижка шиберно-ножевая двунаправленная с пневмоприводом, шибер-нж сталь AISI304, PN10.
Инженеры подчеркивают, что такие задвижки легко справляются с вязкими, абразивными или загрязнёнными средами, где традиционные задвижки быстро выходят из строя.
Параллельные задвижки
Менее популярный, но не менее важный тип. Принцип действия основан не на сжатии, как у клиновых, а на параллельном положении запорных дисков. Это позволяет использовать их там, где давление нестабильно, а нагрузки — переменные.
- Яркий представитель:
- задвижка 30ч6бр параллельная чугунная фланцевая, PN10.
По мнению специалистов, параллельные задвижки особенно хороши в системах подачи пара и горячей воды, где критична устойчивость к тепловому расширению.
Влияние правильного выбора: эффективность начинается с деталей
Ошибки при подборе задвижки могут привести к самым различным проблемам — от потери герметичности и скачков давления до полной остановки системы. Особенно это актуально в промышленности, где любые сбои стоят дорого. Инженеры подчёркивают: правильный выбор задвижки — это не только вопрос совместимости по диаметру, но и глубокий технический анализ условий работы.
Вот почему стоит учитывать следующие факторы:
- Тип рабочей среды: вода, газ, пар, агрессивные химические вещества — каждая среда требует соответствующего материала и конструкции.
- Температурные и давленческие параметры: задвижка должна сохранять герметичность при предельных значениях.

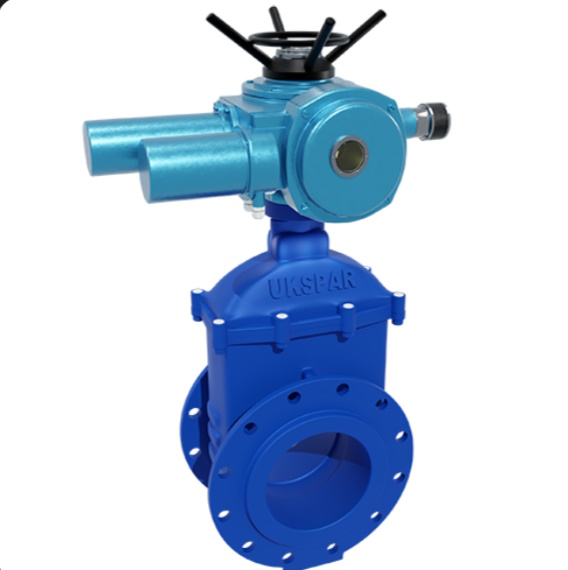

- Частота использования: если предполагается частое открытие/закрытие — предпочтение лучше отдать моделям с электроприводом.
- Простота обслуживания и замены: удобство доступа к узлам, наличие индикаторов и сигнализаторов.
Хороший пример — задвижка с концевым сигнализатором и указателем положения. Она не только выполняет свою основную функцию, но и позволяет точно контролировать её состояние на расстоянии, что особенно ценно в автоматизированных системах управления. Многие профессионалы считают, что при проектировании сложных систем именно задвижка способна сыграть решающую роль в общем КПД. Её часто недооценивают, но именно через неё проходят тонны среды, и именно она отвечает за стабильность потока.
Материалы и покрытия: адаптация под условия
Материал задвижки – это не просто металл. Это основа её надёжности, устойчивости к среде и способности выдерживать физические и химические нагрузки. Профессионалы в строительстве трубопроводов отмечают: неправильный выбор материала — одна из самых частых причин аварий.
Чугун
Классика отечественного трубопроводного строительства. Доступен по цене, легко монтируется, имеет достаточную прочность. В комбинации с EPDM-покрытием становится идеальным решением для городских систем водоснабжения и отопления.
- Используется в большинстве моделей с обрезиненным клином, например:
- задвижка с обрезиненным клином GGG50+EPDM, PN10/16.
Мнение специалистов: чугун — отличное решение для условий, где нет агрессивной среды и экстремальных температур.
Сталь и нержавеющая сталь
Стальные задвижки — более универсальные и прочные. Они незаменимы в системах с высоким давлением и температурой, а также в агрессивной среде. Нержавеющая сталь, в частности AISI304, — идеальна для пищевой промышленности и медицины.
- Пример:
- задвижка клиновая муфтовая нержавеющая, клин-нж сталь 304, PN16;
- задвижка шиберно-ножевая двунаправленная с пневмоприводом, шибер-нж сталь AISI304, PN10.
По мнению специалистов, применение нержавейки окупается за счёт длительного срока службы и устойчивости к коррозии.
Резиновые покрытия (EPDM, NBR)
Обеспечивают герметичность, снижают износ клина и повышают срок службы всей задвижки.
- EPDM — устойчив к воде, пару, некоторым кислотам.
- NBR — подходит для нефтепродуктов, масел, слабощелочных растворов.
Это важно учитывать при выборе: задвижка с обрезиненным клином и покрытием NBR подойдёт для промышленного применения, в то время как EPDM — для коммунального.
Проблема выбора: как не утонуть в вариантах
На современном рынке представлен огромный выбор задвижек, и это создаёт не только удобство, но и сложности. Человеку без инженерного опыта бывает трудно понять, какая модель ему нужна. Часто выбор делается по принципу «как у соседа» или «что было в наличии» — а потом начинаются проблемы.
Как подойти к выбору грамотно?
Специалисты рекомендуют придерживаться следующего алгоритма:
- Чётко определить назначение трубопровода (питьевая вода, канализация, пар, нефть и т.д.).
- Проанализировать условия эксплуатации: температура, давление, агрессивность среды.
- Уточнить необходимый тип привода: ручной, электропривод, пневмопривод.
- Выбрать форму подключения: фланцевое, муфтовое, межфланцевое.
- Проверить наличие сертификации и соответствие стандартам.
Профессионалы часто советуют проконсультироваться с профильными инженерами перед покупкой. Это поможет избежать дорогостоящих ошибок, особенно если задвижка планируется для системы, связанной с потенциально опасными веществами или высокой нагрузкой.
Задвижки: безмолвные труженики
Они не гремят, не светятся и не требуют внимания каждый день. Но именно задвижки в критический момент становятся последним барьером между аварией и безопасностью. Будь то простая чугунная модель с обрезиненным клином или сложная шиберная система с электроприводом – каждая из них играет свою роль. Играет молча, надёжно и ежедневно. Выбирая задвижку, человек на самом деле выбирает стабильность всей системы.
