Види фрез по металу і їх призначення

Для того, щоб швидко і якісно обробляти сталеві або металеві заготовки використовуються різно профільні фрезерні верстати. Безпосередня обробка деталей проводиться за допомогою фрез, які відрізняються дуже високою варіативністю.

Класифікація фрез по металу і їх призначення.

Є близько десятка видів фрез, кожен з яких має своє призначення і використовується виходячи з конкретного завдання:

Дискові.
Один з найпоширеніших видів ріжучого інструменту. З його допомогою роблять обрізку деталей, прорізають пази і знімають фаски. Робоча (ріжуча) поверхня може бути нанесена як з одного, так і з двох сторін, що дозволяє використовувати таке оснащення на фрезерних верстатах всіх типів. Розрізняють такі види дискових фрез:

  • Пазові.
  • Відрізні.
  • Прорізні.
  • Двосторонні (необхідні для обробки деталі з декількох сторін).

Даний вид фрез може бути використаний в найскладніших умовах, коли повноцінне відведення металевої стружки неможливе або ускладнено.

Дискова фреза по металлу

Циліндричні.
Подібні фрези використовуються для обробки об’ємних металевих деталей. Всього розрізняють циліндричну оснастку з гвинтовими і прямими зубцями. Для нескладних операцій доцільно використовувати інструмент з прямими зубцями, для складних і якісних операцій підійдуть гвинтові зубці.

Циліндрична фреза по металлу

Торцеві.
Використовуються для обробки деталей що мають плоску поверхню. Як правило, такі фрези роблять з високоміцних матеріалів і відрізняються вони високою продуктивністю. Ключова особливість такого інструменту – велика кількість зубів, і як наслідок рівномірність обробки навіть самого твердого металу.

Торцева фреза по металлу


Черв’ячні.
Мабуть, сама специфічна оснастка з усіх існуючих. Заготовки обробляються методом обкатки. Виробляються такі види черв’ячних фрез:

  • Ліві.
  • Праві.
  • Одне або багато заходні.
  • Збірні або цільні.
  • З шліфованими зубцями.

Всі вищезгадані види оснастки використовуються для створення складних і багатоступеневих деталей.

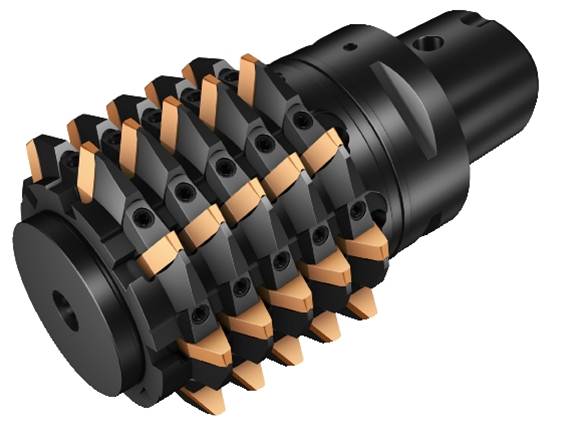

Черв'ячна фреза по металлу

Кінцеві.
Якщо необхідно обробити уступ або паз, то кінцевий інструмент буде дуже доречним. Розрізняють кінцеві фрези з великими (початкова обробка) і дрібними зубцями (кінцева обробка).

Кінцева фреза по металлу

Обдирні.
Створені спеціально для того, щоб витончено обробляти заготовки, отримані за допомогою лиття або ручного кування.

Обрізні.
Як видно з назви, даний вид фрез використовуються для обрізки заготовки. Це найпростіша оснастка має ріжучу кромку тільки на верхніх гранях зубців.
