Откатные ворота своими руками. Схема, поэтапная инструкция

Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу.  Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Откатные ворота своими руками

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Откатные ворота своими руками. Выбираем материалы

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

Материалы для откатных ворот

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Инструмент для откатных ворот своими руками

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента  по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.

Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Схема фундамента для откатных ворот

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется  слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить  проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги.  Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Схема фундамента для откатных ворот

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Фундамент под откатные ворота

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

Схема бетонирования откатных ворот

Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Схема откатных ворот

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Фото кирпичного столба для откатных ворот

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Схема кирпичного столба для откатных ворот

Каркас откатных ворот своими руками

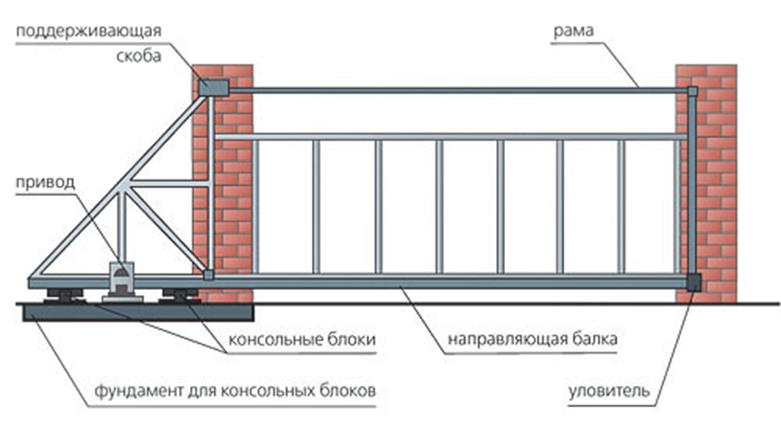

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

Схема откатных ворот

Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Схема откатных ворот

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

Далее – установка и сварка верхней перекладины, потом диагональной.

Несущий каркас можете считать готовым.

Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Схема откатных ворот

Из металлических труб 60Х30 или 60Х40 мм создаются  и монтируются нащельники.

Откатные ворота своими руками

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

  • Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
  • Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
  • Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
  • Нижний концевой ролик – подойдёт либо полимер, либо металл.
  • Нижний и верхний улавливатели.
  • Резиновые заглушки, желательно с гофрированной частью.
  • Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

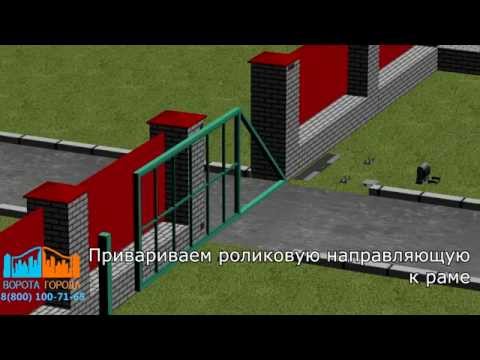

Мастер Класс Откатные Ворота Своими Руками
