Водяной теплый пол своими руками: как сделать правильно

В данной статье мы рассмотрим как можно сделать теплый водяной пол самостоятельно. Какие инструменты и материалы вам понадобятся. Какие важные моменты и нюансы следует учесть при монтаже. А также рассмотрим популярные схемы теплых полов.

Если вы определились в нашей статье «Теплый пол: водяной или электрический?«, что в своем жилье вы хотите именно водяной теплый пол, то давайте учиться его делать своими руками. Даже если вы доверите монтаж теплых полов специалистам, знания о процессе монтажа и важных его моментах поможет вам эффективнее контролировать рабочих.

Водяной теплый пол своими руками

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания. Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм. Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Труба для водяного теплого пола

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

  • Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
  • Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других. Это важно, т.к. разные помещения по разному прогреваются. У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
  • На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Коллектор гребенка для водяного теплого пола

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Водяной теплый пол своими руками

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

Фитинг для водяного теплого пола

  • Для монтажа оконцовок труб берутся «евроконусы».
  • Для утепления труб — изоляция из вспененного полипропилена.
  • Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
  • Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
  • Гидроизоляционная пленка.
  • Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Демпферная лента

Водяной теплый пол своими руками

Схемы укладки водяного теплого пола

Существует несколько схем укладки труб теплого водяного пола. Основные из них:

  • «Улитка»
  • «Змейка»
  • Комбинированная

Смысл различных схем укладки трубы в более равномерном прогреве пола. Схема выбирается в зависимости от вида помещения, количества наружных стен и т.д. Принцип состоит в том, что со стороны наружных стен труба укладывается более частым шагом или с более теплой водой.

Водяной теплый пол своими руками схемы раскладки

Проектирование водяного теплого пола

При проектировании важно помнить, что длина трубы в одном контуре не должна превышать 90 метров. Иначе, вода в «обратке» будет слишком холодной. Да и сопротивление в трубе такой длины будет чрезмерным. Поэтому оптимальная длина трубы для одного контура составляет 70-80 метров.

Разбейте все отапливаемые помещения на контуры, с примерно одинаковой длиной трубы. Сделать все расчеты вам поможет калькулятор теплого пола в нашем разделе строительных калькуляторов. Помните, что чем холоднее ожидается наружная температура, тем чаще шаг укладки трубы должен быть. Стандартом шага укладки является расстояние в 10-30 см. При большем шаге укладки не избежать чередования холодных и теплых участков пола. А при более частом, возможны проблемы с загибанием труб в необходимых местах изгиба.

Водяной теплый пол своими руками схема раскладки

Порядок монтажа водяного теплого пола

  1.  Для начала, поверхность пола хорошенько очищается и выравнивается. Не допускайте перепадов по высоте более 10 мм.
  2. Затем следует гидроизоляция, если таковая предусмотрена в вашем случае.
  3. После этого, если предусмотрена теплоизоляция, укладывается она. Если она не требуется, к примеру теплый водяной пол монтируется на деревянном основании, то переходим к следующему шагу.
  4. Закрепляем по периметру демпферную ленту. Важно учесть, что крепить ее надо по периметру именно отопительного контура, а не комнаты. Если помещение большое по площади, то его разделяют на несколько тепловых контуров. И лента укладывается по их периметру. Скажем, у вас гостиная 4х6 метров. Разделяете ее на 2 контура по 12 кв.м. и разгораживаете их демпферной лентой.
  5. Следующим шагом, монтируем коллектор. От него начинаем делать разводку труб. Ту часть трубы, которая идет к контуру, можно утеплить вспененным полипропиленом. Так вы сможете точнее регулировать температуру в разных помещениях. Трубы крепим или на рейках, или специальными клипсами. Крепите не слишком жестко, ибо труба должна иметь возможность расширяться от температуры.
  6. Если у вас предусмотрено армирование, то сверху трубы укладывайте сетку из проволоки или арматуры. Если армирование не требуется, то сетка может пригодится для крепления к ней трубы теплого пола. Тогда она укладывается ДО трубы.
  7. Проверяем надежность собранной системы. Наполняем трубы водой и доводим давление в системе до 4-6 бар. Через сутки смотрим на предмет протечек и потери давления. Если все в порядке, приступаем к следующему шагу.
  8. Выполняем стяжку и даем ей высохнуть в течение 28 дней. Заливка должна проходить при заполненной системе с рабочим давлением. Но включать подачу горячей воды не нужно, ибо стяжка должна сохнуть самостоятельно, убыстрять этот процесс не нужно.
  9. Делаем финишную отделку пола и наслаждаемся комфортом теплых полов.

Водяной теплый пол своими руками

Как видите, сделать водяной теплый пол своими руками не такая уж и сложная задача. И поверьте, ваш потраченный труд окупится сторицей, когда вы ощутите всю прелесть ходить в холодную зимнюю пору по теплому полу. Не забывайте только, что теплый пол довольно инертная система отопления. И для его прогрева понадобится несколько дней. Поэтому не ждите суровой стужи, а включайте его при первых признаках заморозков.

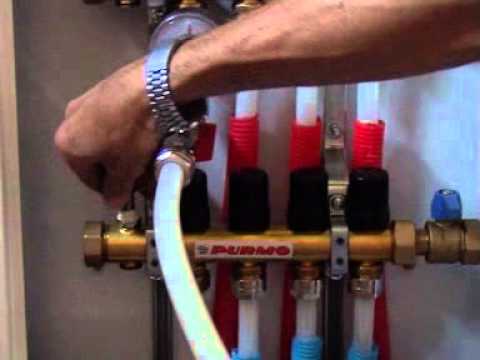

Как правильно положить теплый пол. Видео урок

как правильно положить теплый пол
